ВЕНТИЛЯТОРЫ С ЭЛЕКТРОННО-КОММУТИРУЕМЫМИ ДВИГАТЕЛЯМИ
Общее описание
Вентиляторы EC (с электронно-коммутируемыми двигателями)
производства Systemair предназначены для монтажа в системах приточной и вытяжной вентиляции и обладают пониженным уровнем потребления электроэнергии. Все вентиляторы оснащены эффективными электродвигателями последних моделей. Вентиляторы EC Systemair, в стандартном исполнении оснащаются большим количеством стандартных компонентов и устройств управления.
Энергосбережение
После ознакомления с новейшей системой управления становится ясно, что традиционные системы импульсно-фазового управления и преобразователи частоты обладают некоторыми недостатками. При повышенных требованиях к уровню шума регулировать электродвигатель на низких скоростях вращения с помощью импульсно-фазовой системы управления почти невозможно, а преобразователи частоты не обладают недостаточной чувствительностью для управления электродвигателями с внешним ротором. Для обеспечения безаварийной и безопасной эксплуатации следует уже на ранней стадии проектирования системы предусмотреть использование частотного фильтра и экранированных проводников. Низкий уровень помех положительно сказывается на энергосбережении.
Модельный ряд
Вентиляторы Systemair оснащены самоочищающимися рабочими колесами с загнутыми назад лопатками. Питание осуществляется от сети с частотой тока 50/60 Гц. Благодаря широкому диапазону входного напряжения питание может осуществляться как от однофазной сети 200-270 В, так и от трехфазной 380-480 В. Все электродвигатели хорошо регулируются, поэтому могут использоваться совместно с системами управления напором, температурой и скоростью вращения вентилятора.
Высокая экономичность
Электродвигатели ЕС обладают высоким КПД при работе на всех скоростях. При номинальной частоте вращения экономия электроэнергии достигает 10 %. При правильном управлении вентилятором относительная и абсолютная экономия
электроэнергии может превышать это значение.
Электродвигатели
Вентиляторы ЕС серий DVC и MUB оснащены электронной системой управления. Силовые электронные устройства встроены в корпус электродвигателя. Электродвигатели оснащены электронной системой защиты, поэтому в дополнительных устройствах защиты нет необходимости. Управление электродвигателем может осуществляться внешним сигналом 0-10 В.
Кроме того, все компоненты, регулируемые сигналом 0-10 В, могут подключаться непосредственно к устройству управления. Питание электродвигателей вентиляторов типоразмеров выше 355 оснащается через внешний потенциометр (0-10 кОм), который подключается непосредственно к электродвигателю.
Применение регулируемых электродвигателей
Как и в случае с крышными вентиляторами, обеспечивается великолепная точность регулирования электродвигателей ЕС. Приборы надежно функционируют даже без устройств управления. Мы рекомендуем использовать электродвигатели ЕС, во всех областях, где требуется управление электродвигателем. Данные приборы хорошо зарекомендовали себя в таких областях, как очистка воздуха, вентиляция бассейнов и жилых помещений, вытяжная вентиляция и т.д.
Компания Systemair производит крышные вентиляторы серий DVC и Multibox различной мощности. Данные вентиляторы используются в приборах VR, Topvex и Rotovex, предназначенных для вентиляции жилых помещений и комфортной вентиляции.
Преимущества приборов ЕС

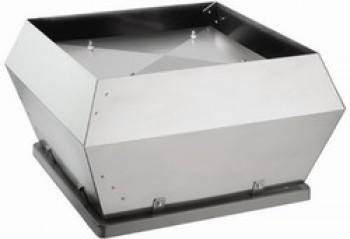

СЕРИЯ DVC
Конструкция: Корпус DVC выполнен из алюминия. Рама изготовлена из оцинкованной стали с защитным порошковым покрытием. Рабочее колесо вентиляторов типоразмеров 225 и 315 изготовлено из полиамида РА6. Вентиляторы серии DVС имеют вертикальный выброс воздуха.
Двигатель: Вентиляторы DVC оборудованы электродвигателями постоянного тока с внешним ротором и встроенным устройством управления производительностью. Электродвигатели с рабочим колесом с загнутыми назад лопатками смонтированы на высокоэффективных виброизоляторах. Двигатели оснащены электронной системой защиты от перегрева электродвигателя.
Регулирование скорости: Для поддержания постоянного давления в системе воздуховодов, вентиляторы оснащаются встроенным регулятором давления. Управляющий сигнал подается непосредственно на вентилятор, что позволяет с помощью переключающего контакта и таймера задавать ночной/дневной режим работы системы. Напряжение питания однофазных электродвигателей может изменяться от 200 до 277 В, трехфазных – от 380 до 480 В. Монтаж устройства плавного регулирования скорости вентилятора типа S (всасывание со стороны электродвигателя) управляющим сигналом 0-10 В осуществляется на заказ. Питание электродвигателя осуществляется через встроенный потенциометр (10 кОм).
Монтаж: Вентиляторы монтируются на крышный короб типа FDS, SSD.
Сертификаты: Сертификат соответствия РФ
Технические характеристики
Воздухообмен | 630.00 м<sup>3</sup>/час |
Воздуховод | Круглый |
Уровень шума | 66 дБ |
Питание | 400/50/3 в/Гц/Ф |
Сила тока | 4.32 А |
Потребляемая мощность | 2.78 кВт |
Масса | 85.00 кг |
Класс защиты | IP 54 |
