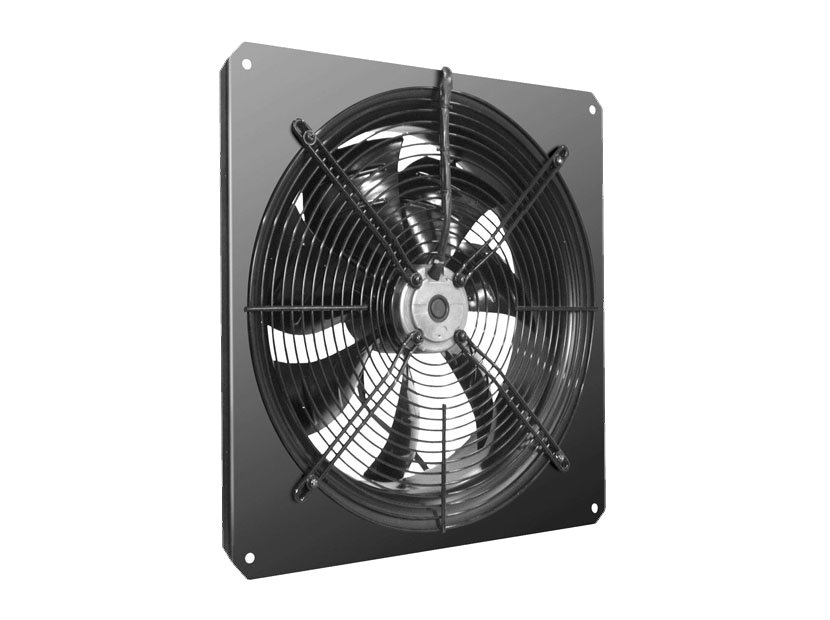

Осевой вентилятор Shuft AXW 710-6T

ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ

Данная модель вентилятора поставляется либо с подключением "треугольник", либо "звезда".

Описание

Осевой вентилятор AXW оснащен высокоэффективной крыльчаткой с серповидными лопатками, двигателем с внешним ротором и встроенной системой термозащиты.
Его применение является оптимальным решением в тех случаях, когда необходимо обеспечить высокий расход воздуха при минимальном сопротивлении сети воздуховодов. Детали вентилятора окрашены в стандартный черный цвет.
Осевой вентилятор AXW отлично подходит для применения в производственных, складских и крупных торговых помещениях.

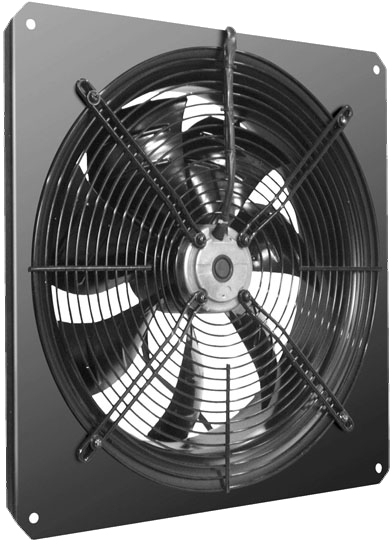

Конструкция

В вытяжном вентиляторе AXW используется трехфазный двигатель с внешним ротором и встроенными термоконтактами. Эффективное охлаждение двигателя достигается за счет его расположения непосредственно в потоке воздуха, что обеспечивает высокую надежность и продолжительный срок службы.
Рабочее колесо вентилятора металлическое, с серповидными лопатками аэродинамической формы, что обеспечивает низкий уровень шума и высокую эффективность. Рабочее колесо установлено на роторе электродвигателя методом напрессовки и, таким образом, они образуют единую, статически и динамически сбалансированную, жесткую конструкцию.
Клеммная коробка имеет класс защиты IP44. Она поставляется в полностью собранном виде с подключенным конденсатором, что обеспечивает легкость проведения электромонтажных работ.

Регулирование скорости осуществляется путем изменения напряжения за счет использования пятиступенчатых трансформаторов серии FSRE или однофазных плавных регуляторов скорости серии MTY.

К одному тиристору или трансформатору можно подключить несколько вентиляторов, при условии, что общий ток вентиляторов не превышает номинальный ток тиристора или трансформатора

Отличительные особенности

• высокоэффективная крыльчатка с серповидными лопатками;


• высококачественный двигатель с внешним ротором;


• регулирование скорости путем изменения напряжения;


• выстроенная система термозащиты;


• простота монтажа;


• высокая надежность;

Монтаж

Вентилятор поставляется готовый к подключению. Вентилятор может устанавливаться на стену (окно) в любом положении, в соответствии с направлением потока воздуха (в соответствии со стрелкой на корпусе вентилятора).
Необходимо предусматривать доступ для обслуживания вентилятора.

! Не допускается:

• монтировать в помещениях, воздух в которых содержит "тяжелую" пыль, муку и т.п.


• монтировать во взрыво пожароопасных помещениях

Уход

Вентилятор AXW не требует специального технического ухода. Единственное требование – чистка крыльчатки. Крыльчатку рекомендуется чистить через каждые шесть месяцев. Перед очисткой необходимо убедиться в том, что электрический ток отключен, включатель заблокирован, двигатель и рабочее колесо полностью остыли.

• снять крыльчатку (вместе с электродвигателем).


• чистить необходимо осторожно, чтобы не нарушить балансировку крыльчатки.


• нельзя применять агрессивные химические вещества или очистители.


• нельзя использовать острые предметы, устройства, работающие под высоким давлением.


• нельзя погружать двигатель в воду или другую жидкость.
•

Технические характеристики

Для подключения "Треугольник"

•
Рабочая точка, при максимальном расходе - 13030/0 м3/час/Па

• Точка при максимальном напоре - 8000/70 м3/час/Па


• Потребляемая мощность - 980 Вт


• Вентиляция - 15000 м3/час


• Ток - 1.75 А


• Кол-во оборотов/мин - 680


• Уровень шума - 66 дБ

Для подключения "Звезда"

•
Рабочая точка, при максимальном расходе - 14970/0 м3/час/Па

• Точка при максимальном напоре - 7800/135 м3/час/Па


• Потребляемая мощность - 700 Вт


• Вентиляция - 13000 м3/час


• Ток - 1.15 А


• Кол-во оборотов/мин - 900


• Уровень шума - 71 дБ

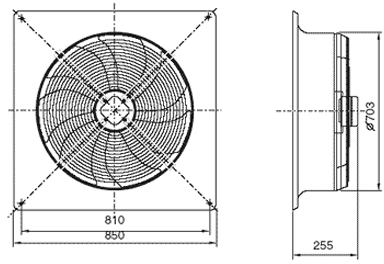

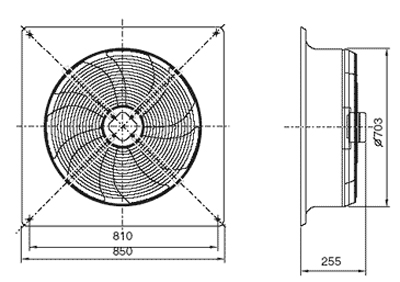

Габаритные размеры
