ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ
Данная модель вентилятора поставляется либо с подключением "треугольник", либо "звезда".
Описание

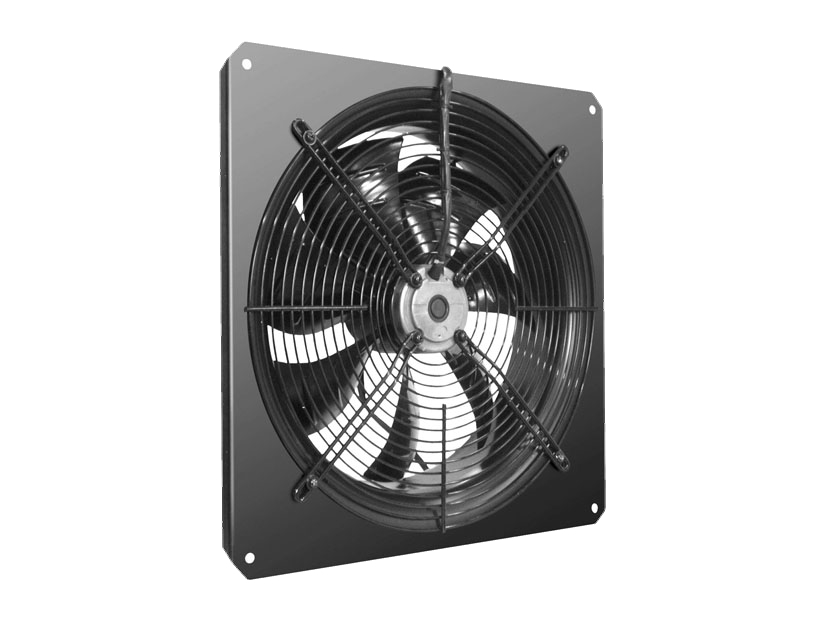

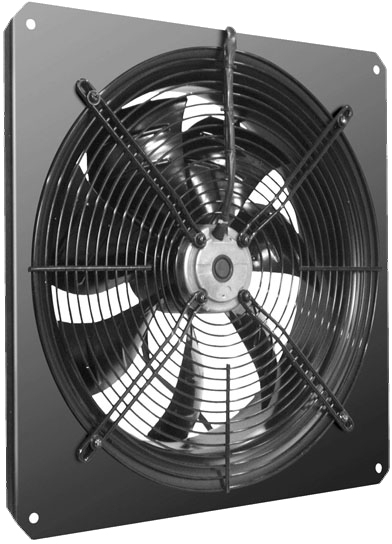

Осевой вентилятор AXW оснащен высокоэффективной крыльчаткой с серповидными лопатками, двигателем с внешним ротором и встроенной системой термозащиты.
Его применение является оптимальным решением в тех случаях, когда необходимо обеспечить высокий расход воздуха при минимальном сопротивлении сети воздуховодов. Детали вентилятора окрашены в стандартный черный цвет.
Осевой вентилятор AXW отлично подходит для применения в производственных, складских и крупных торговых помещениях.
Конструкция
В вытяжном вентиляторе AXW используется трехфазный двигатель с внешним ротором и встроенными термоконтактами. Эффективное охлаждение двигателя достигается за счет его расположения непосредственно в потоке воздуха, что обеспечивает высокую надежность и продолжительный срок службы.
Рабочее колесо вентилятора металлическое, с серповидными лопатками аэродинамической формы, что обеспечивает низкий уровень шума и высокую эффективность. Рабочее колесо установлено на роторе электродвигателя методом напрессовки и, таким образом, они образуют единую, статически и динамически сбалансированную, жесткую конструкцию.
Клеммная коробка имеет класс защиты IP44. Она поставляется в полностью собранном виде с подключенным конденсатором, что обеспечивает легкость проведения электромонтажных работ.
Регулирование скорости осуществляется путем изменения напряжения за счет использования пятиступенчатых трансформаторов серии FSRE или однофазных плавных регуляторов скорости серии MTY.
К одному тиристору или трансформатору можно подключить несколько вентиляторов, при условии, что общий ток вентиляторов не превышает номинальный ток тиристора или трансформатора
Отличительные особенности
Монтаж
Вентилятор поставляется готовый к подключению. Вентилятор может устанавливаться на стену (окно) в любом положении, в соответствии с направлением потока воздуха (в соответствии со стрелкой на корпусе вентилятора).
Необходимо предусматривать доступ для обслуживания вентилятора.
! Не допускается:
Уход
Вентилятор AXW не требует специального технического ухода. Единственное требование – чистка крыльчатки. Крыльчатку рекомендуется чистить через каждые шесть месяцев. Перед очисткой необходимо убедиться в том, что электрический ток отключен, включатель заблокирован, двигатель и рабочее колесо полностью остыли.
Технические характеристики
Для подключения "Треугольник"
Для подключения "Звезда"

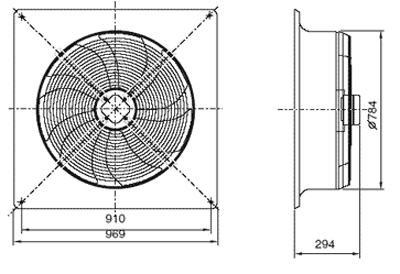

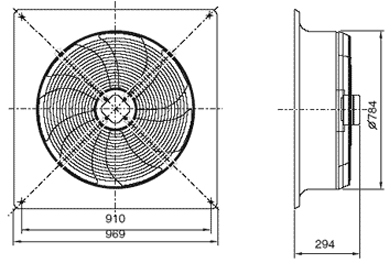

Габаритные размеры
Воздухообмен | 25000.00 м<sup>3</sup>/час |
Воздуховод | Круглый |
Уровень шума | 76 дБ |
Способ установки | В любом положении |
Питание | 400/50/3 в/Гц/Ф |
Сила тока | 4.00 А |
Частота вращения | 680 об/мин |
Потребляемая мощность | 2.00 кВт |
Масса | 41.00 кг |
Класс защиты | IP 44 |
Напряжение | 400.00 |
