Приточная установка 2vv ALFA-C-10WC-DP-2

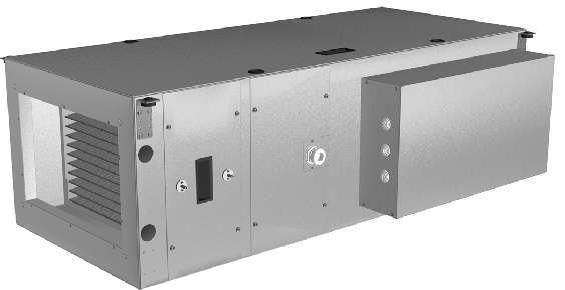

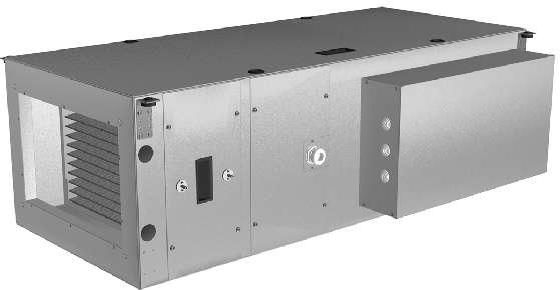

ПРИТОЧНАЯ УСТАНОВКА ALFA VENT

КРАТКАЯ ХАРАКТЕРИСТИКА

• производительность по воздуху от 500 до 12000 м3 /ч



• водяной нагреватель, электрический нагреватель, водяной охладитель



• исполнение „Nordic“ для областей с очень холодным климатом



• встроенный регулятор с дистанционным управлением



• компактное исполнение

Приточные и вытяжные вентиляционные установки ALFA Vent – это вентиляционные устройства, которые подают наружный воздух в помещение, фильтруют его, нагревают или охлаждают (в зависимости от оснащения устройства). Установка не предназначена для отопления теплым воздухом. Вентиляционная установка ALFA Vent пригодна, главным образом, для проветривания офисов, небольших магазинов, кафе, ресторанов, спортивных центров и других помещений. Установка предназначена для эксплуатации в
помещениях с сухой средой при температуре окружающего воздуха в пределах от +5 °C до +35 °C и при относительной влажности до 80 % и служит для подачи воздуха без грубой пыли, жиров, химических испарений и других загрязнений, имеющего
температуру в пределах от -30 °C (исполнение Nordic от -40 °C) до +40 °C и относительную влажность до 90 %. Устройство, установленное в трубопроводе, имеет степень электрической защиты IP 20.
Проект вентиляционной установки должен всегда
выполняться проектировщиком систем вентиляции.
Корпус устройства изготовлен из сэндвич-панелей, внешняя сторона покрыта лаком серебрянного цвета. Регулятор позволяет управлять производительностью по воздуху (5 ступеней), нагревом и охлаждением воздуха, работой клапанов, а также проводить
идентификацию аварийных состояний.

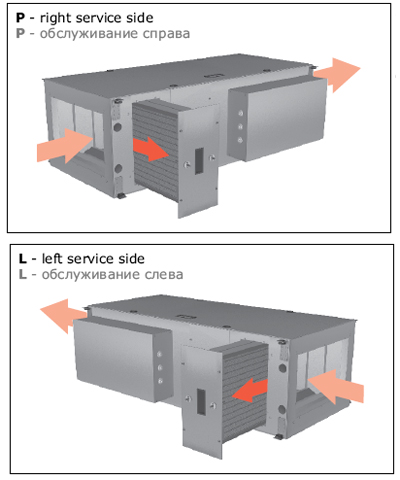

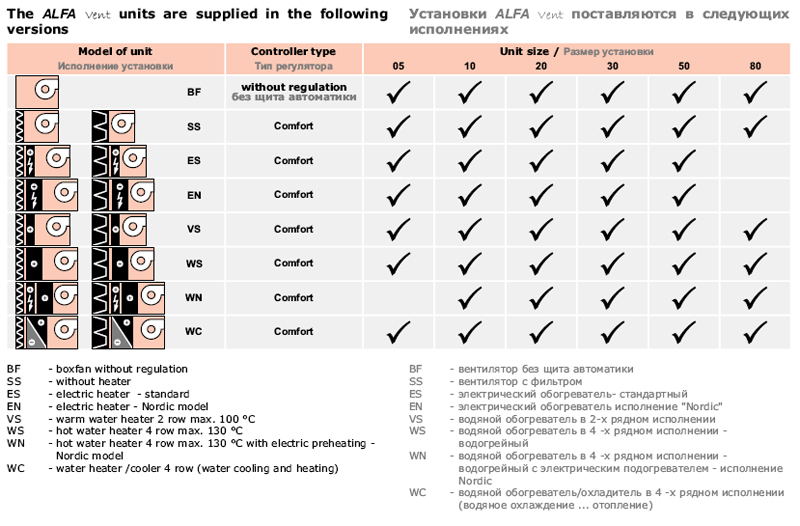

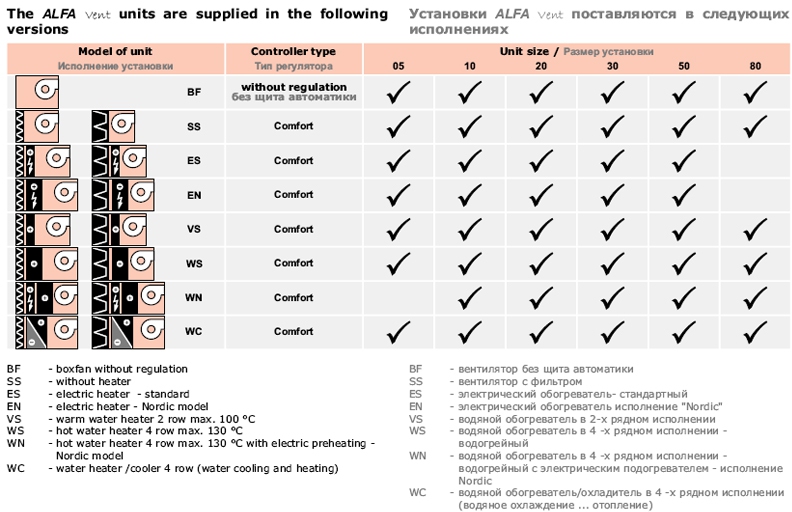

Рисунок №1 Установки ALFA Vent поставляются в следующих исполнениях

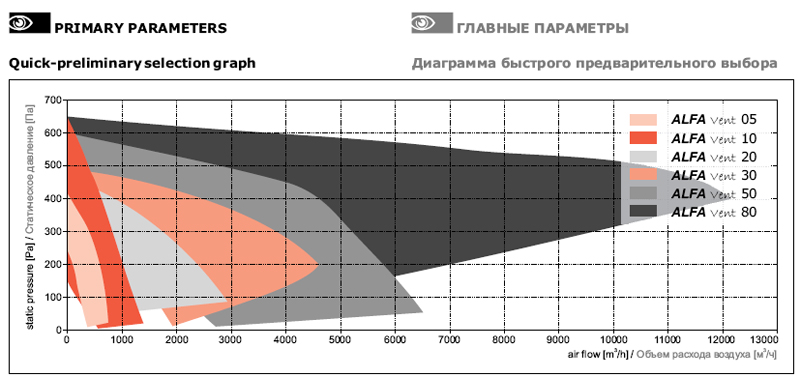

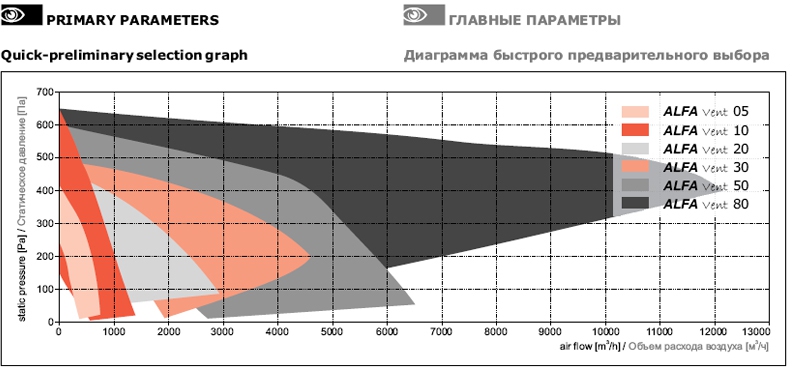

Диаграмма быстрого предварительного выбора



ALFA WC - установка с водяным обогревателем/охладителем в 4 -х рядном исполнении и фильтром

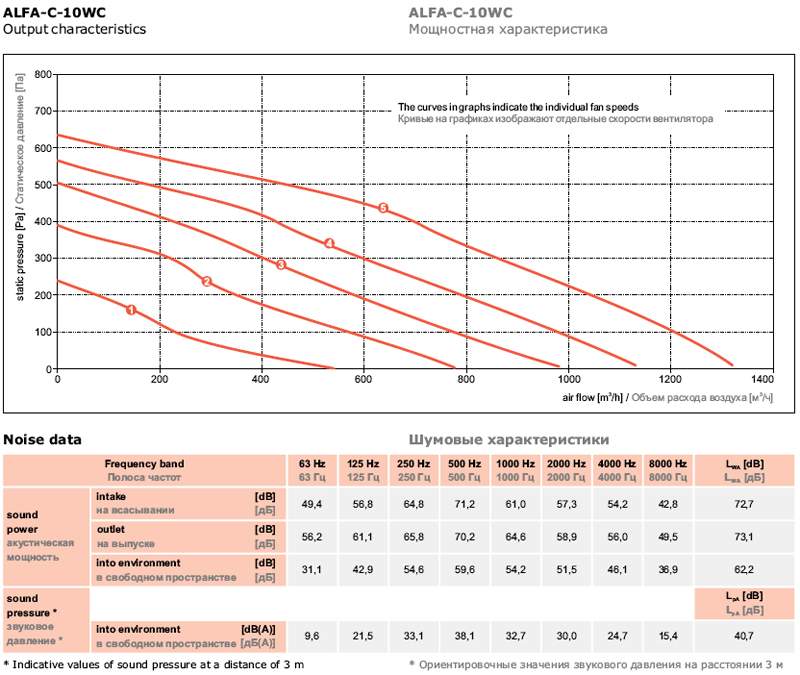

Мощностная и шумовые характеристики


Основные технические параметры водяного обогревателя
Теплообменники тип VS и WC предназначены для воды с максимальной рабочей температурой +100 °C и максимальным рабочим давлением 1,6 МПа Водогрейные теплообменники типа WS предназначены для рабочей температуры воды макс. +130 °C и макс. рабочим давлением 1,6 MPa.

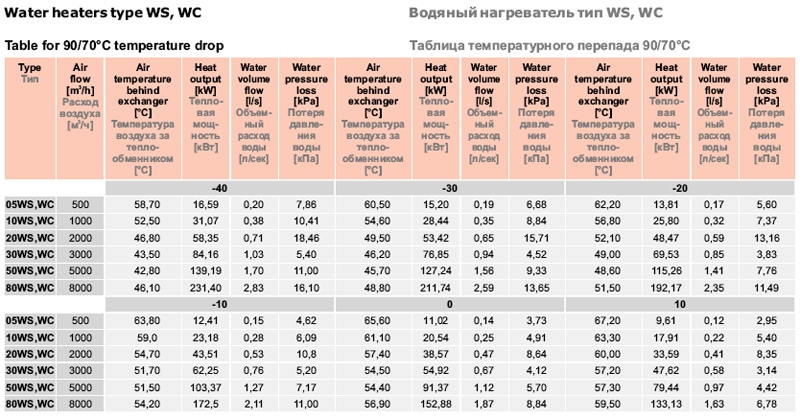

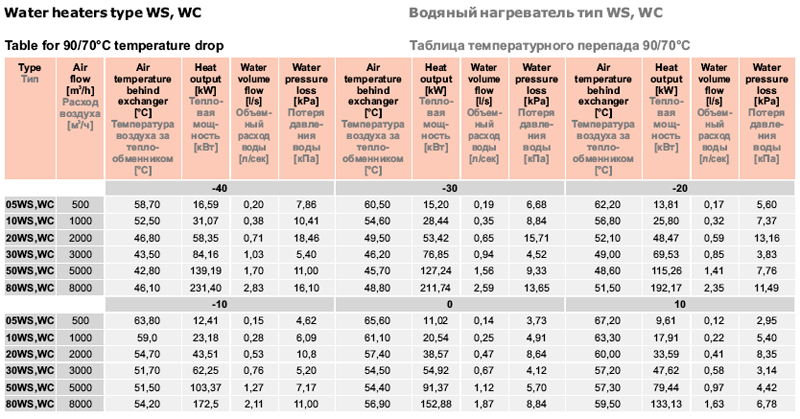

Таблица температурного перепада 90/70°C

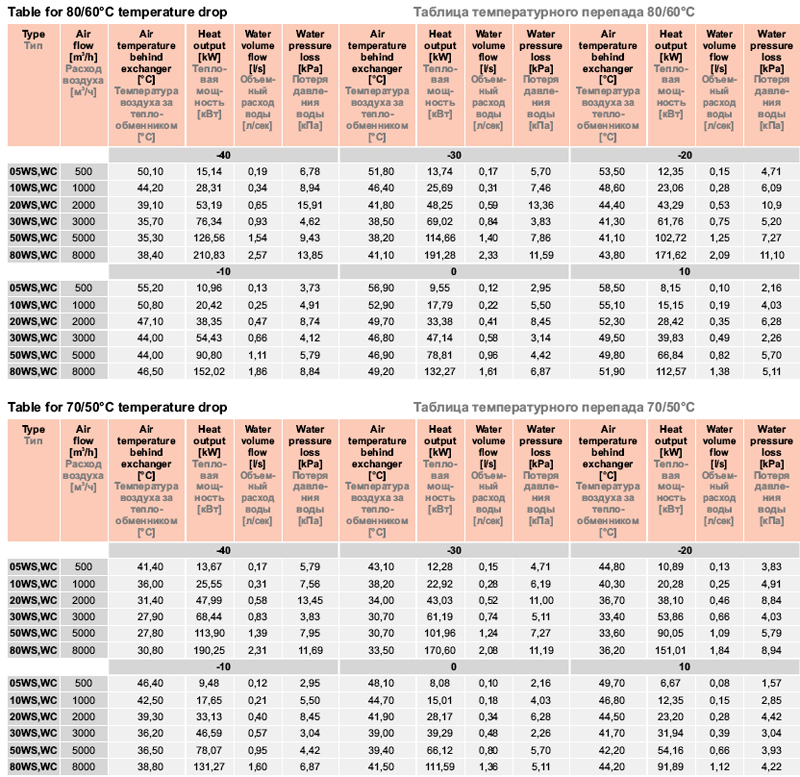

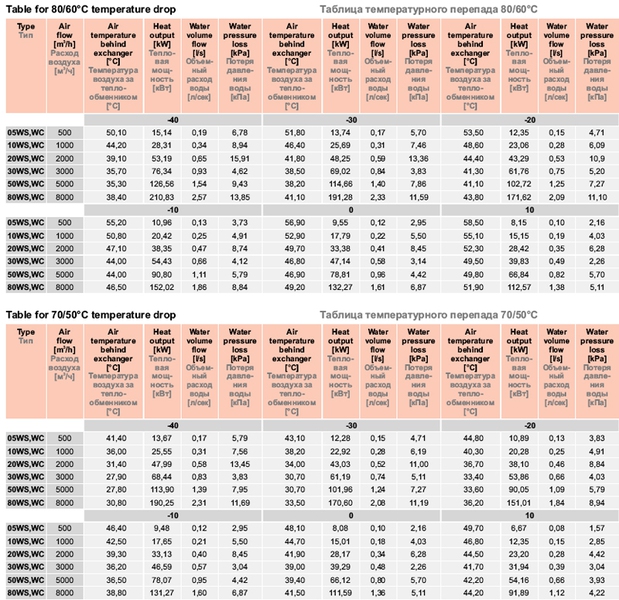

Таблица температурного перепада 80/60°C и 70/50°C

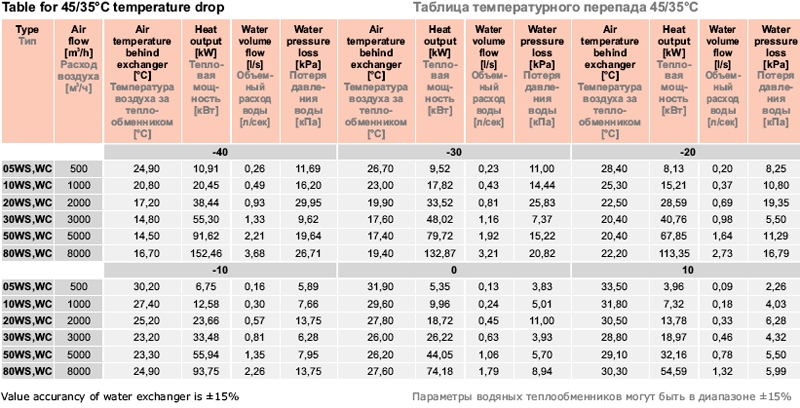

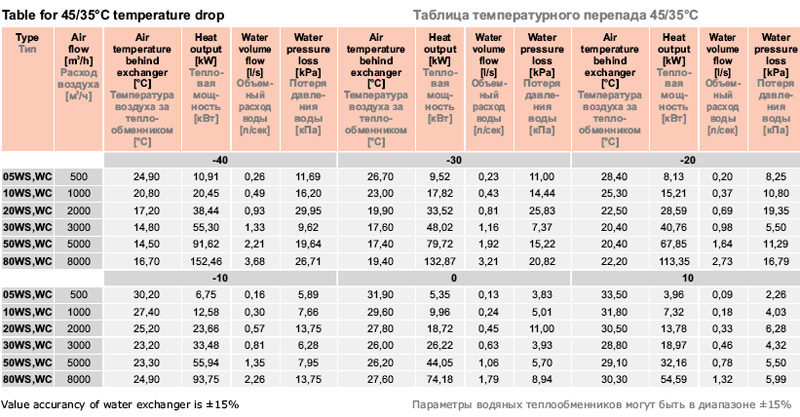

Таблица температурного перепада 45/35°C



Основные технические параметры водяных охладителей

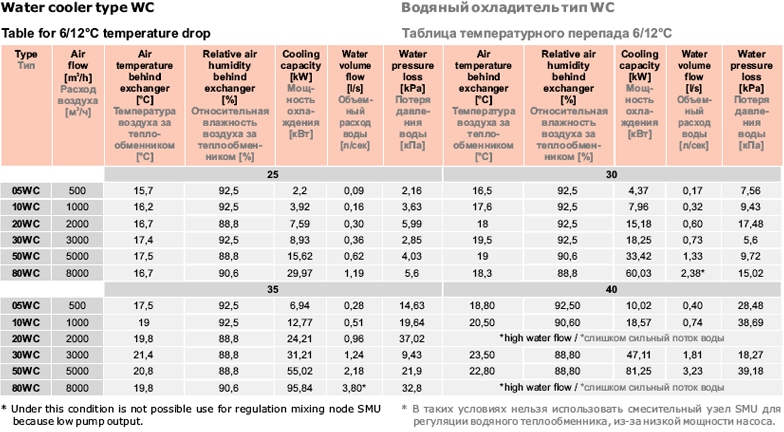

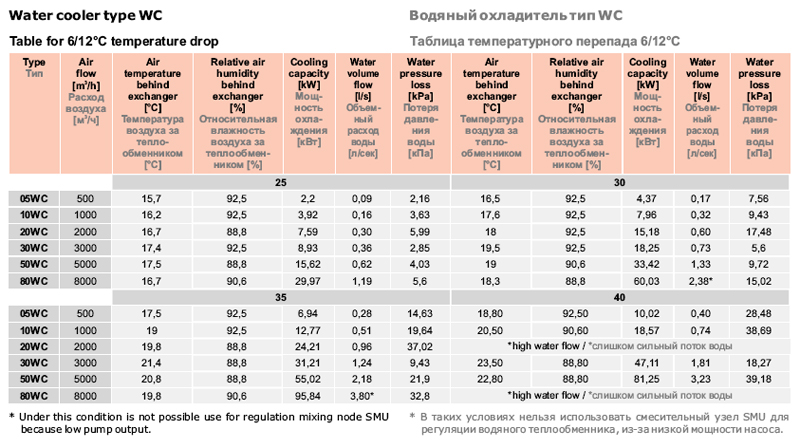

Таблица температурного перепада 6/12°C

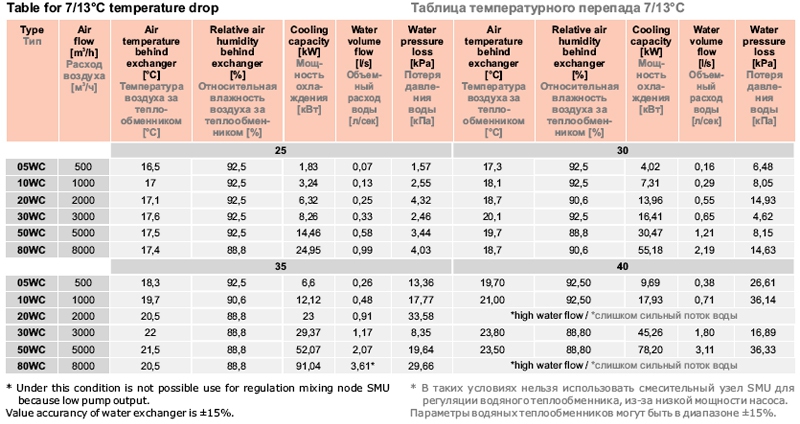

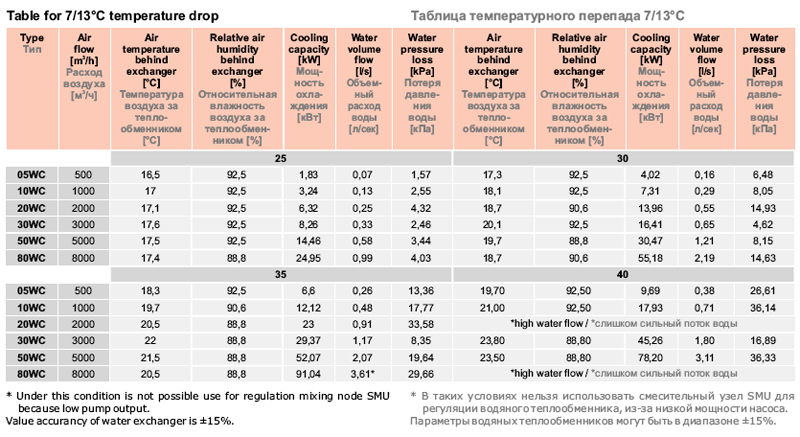

Таблица температурного перепада 7/13°C


УСТАНОВКА И МОНТАЖ

• устройство предназначено для установки в горизонтальном положении. Это единственно правильное положение, в котором необходимо устанавливать устройство. Для доступа в установку можно избрать верхнюю или нижнюю ревизионную крышку.



• устройство необходимо установить так, чтобы осталось свободное пространство, достаточное для проведения технического обслуживания, сервиса или демонтажа. В особенности хотя бы к одной ревизионной крышке, и доступа к шкафу регулятора.



• устройство прикрепляется с помощьюподвесных держателей, находящихся на обеих боковых сторонах устройства.



• для прикрепления к несущей конструкции обычно используются стержни с резьбой и гайками.



• устройство должно быть прикреплено так, чтобы была исключена возможность падения.



• на расстоянии до 100 мм от корпуса установки и 500 мм от входного патрубка установки не должно быть никаких горючих материалов.

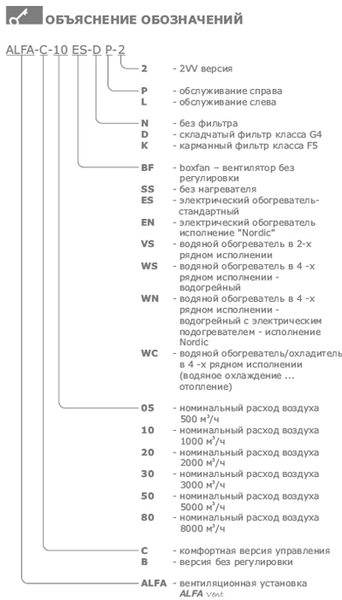

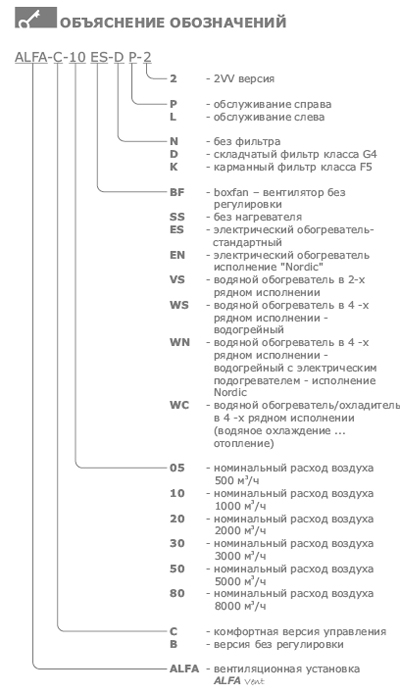

ОБЪЯСНЕНИЕ ОБОЗНАЧЕНИЙ
