Приточная установка 2vv MARTA JR-M-A

ПРИТОЧНАЯ УСТАНОВКА ALFA

КРАТКАЯ ХАРАКТЕРИСТИКА


• производительность по воздуху 120 м3 /ч



• угольный фильтр и складчатый фильтр класса F9



• встроенный электрический нагреватель



• смесительный клапан



• 3 ступени скорости вращения вентилятора

Приточная вентиляционная установка забирает свежий воздух с улицы и циркуляционный воздух из проветриваемого помещения. Количество циркулирующего воздуха можно установить в пределах от 0 до 100 %. Затем воздух нагревается и фильтруется. Двухступенчатый фильтр улавливает твердые частицы, находящиеся в воздухе, а также частично задерживает запахи. После этого установка выпускает очищенный воздух в помещение.
Установка предназначена для местной вентиляции отдельных жилых и административных помещений и используется с целью улучшения качества воздуха с минимальными инвестиционными и эксплуатационными затратами.
Установка предназначена для эксплуатации в помещениях с сухой средой при температуре окружающего воздуха в пределах от 0 °C до +50 °C и при относительной влажности до 80 % и служит для подачи воздуха без грубой пыли, жиров, химических испарений
и других загрязнений, имеющего температуру в пределах от -20 °C до +40 %и относительную влажность до 90 %. Устройство, установленное на стене, имеет степень электрической защиты IP 20.

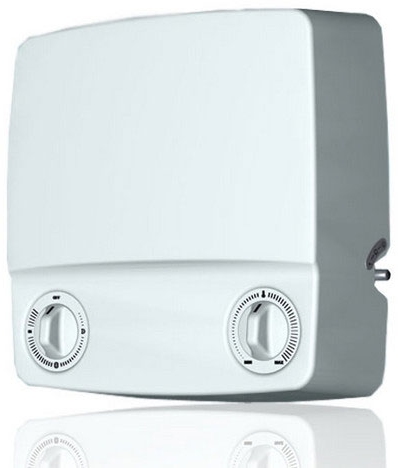

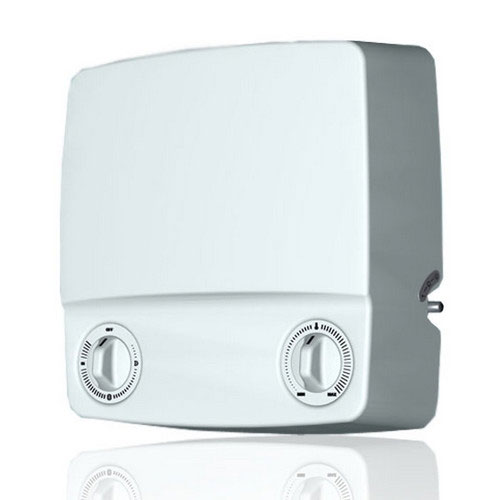

Закрывающая панель установки изготовлена из белого пластика, корпус из металлического листа.

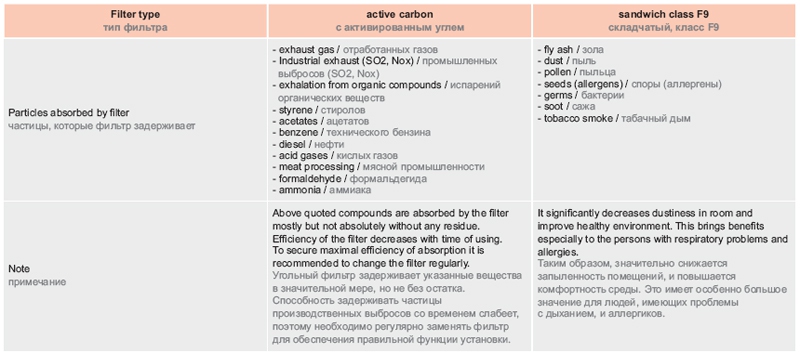

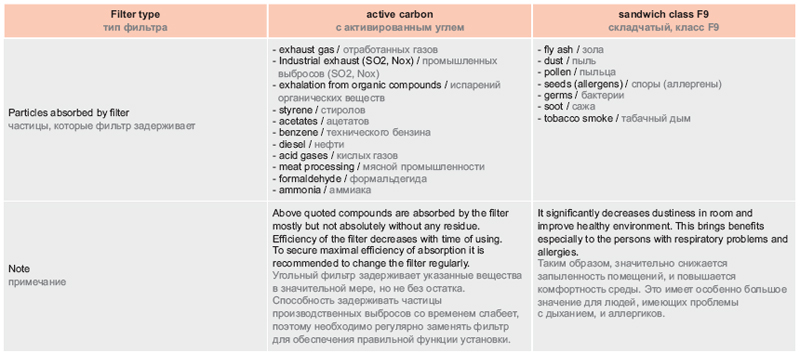

Типы фильтров


УСТАНОВКА И МОНТАЖ

• Устройство предназначено для установки в вертикальном положении вниз регуляторами см. рисунок. Это единственно правильное положение, в котором следует устанавливать устройство.



• в отверстие для забора воздуха можно вставить трубу с внутренним диаметром 125 мм или можно только подготовить отверстие в стене так, чтобы оно имело диаметр 125 мм.

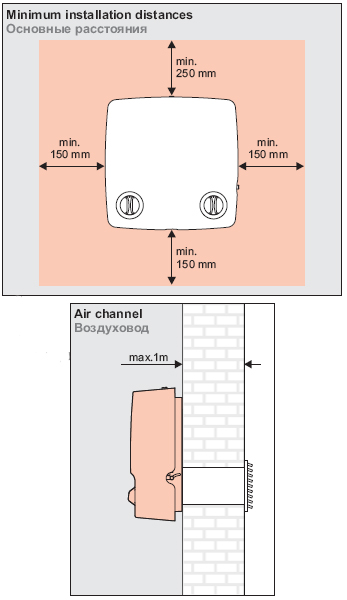

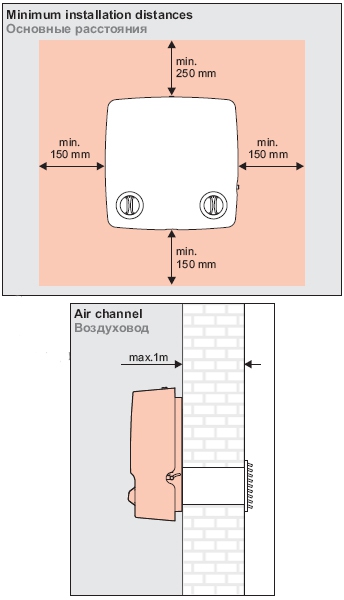

• для правильной работы установки необходимо соблюдать безопасные расстояния и максимальную длину приточного воздуховода см. рисунок.



• устройство необходимо установить так, чтобы осталось свободное пространство, достаточное для проведения технического обслуживания, сервиса или демонтажа.



• устройство прикрепляется к стене с помощью шурупов и дюбелей.



• на расстоянии до 100 мм от корпуса установки и 500 мм от входного патрубка установки не должно быть никаких горючих материалов.

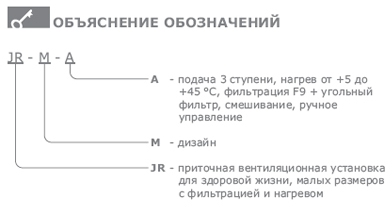

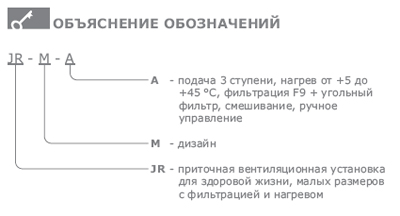

ОБЪЯСНЕНИЕ ОБОЗНАЧЕНИЙ




Технические характеристики

• Мощность вентилятора, W - 9 / 13 /40


• Общий ток, A - 3.7


• Шум,дБ(A)3м - 22,3 /33 /38


• Фильтр, 1 ступень - Угольный


• Фильтр, 2 ступень - Складчатый F9


• Степень фильтрации - 99,9%


• Расход воздуха, м3/ч - 40 / 80 /120
