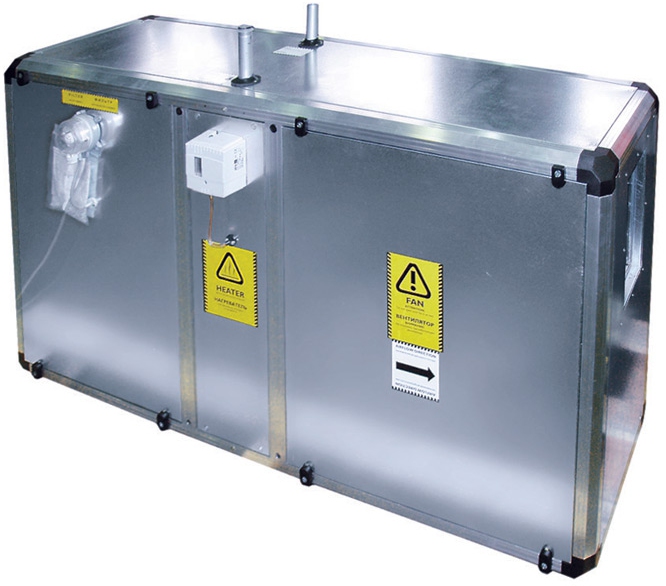

Приточная установка A-CLIMA ARL BOX 1,5

*Внимание! Цена указана для стандартной комплектации.
Возможна любая комплектация в зависимости от пожеланий клиента.
Примечание: длина установки определяется при заказе в независимости от набора секций

Характеристики приточной установки:

• станд. фильтр G4 Vorfilter


• нагреватель PWW, 3RR, 1635 mі/h


• T вход.возд.: -28°C Тсреды на входе.: 95°C


• Твых.возд.: 23.0°C Т среды на выходе.: 70°C


• мощность: 28.0 кВт max. мощность: 38.3 kW


• Вентилятор ERAD 281-4_07F


• объём воздуха: 1635 mі/h D p extern: 135 Pa


• потребляемая мощность: 0.61kW D p общий: 536 Pa


• питание: 401 V Schalleistung LwA6: 81 dB(A)


• потребление тока: 1.49 A


• количество оборотов: 1344 1/min


• двигатель с внешним ротором


• номинальная мощность(P1): 1.0 кВт


• Защита электродвигателя: тепловой контакт


• номинальное напряжение: 400 V/50 Hz


• номинальный ток: 1.95 A


• номинальная скорость вращения: 1225 1/min


• Промеж. блок 220 mm


• шумоглушитель EMB


Комплектация приточной установки:

• 1 жалюзи B=547 H=235


• 1 эласт. соединение 235x547


• 1 Корпус Arlbox 1.5ZR-03A, длина 1270mm


• 1 стандартный карманный фильтр G4


• 1 нагреватель PWW Cu/Al 3RR


• 1 Вентилятор с непосредственным приводом


• 1 Корпус Arlbox 1.5ZR-03A, длина 1020mm 39


• 1 пустая секция


• 1 комплект шумоглушителей

Приборы-принадлежности:

• 1 эласт. соединение 235x547


Особенности установок A-CLIMA
Возможность установки оборудования стандартного исполнения в различных по назначению помещениях.
Высокая стабильность и прочность корпуса.

Простота монтажа позволяет доставлять установки в разборном виде при сложных условиях поставки.

Возможность выбора материала панелей установки: оцинкованная сталь, алюминий, высококачественная нержавеющая сталь, и др.
Различные варианты толщины изоляции: 25 и 40мм (в стандартном исполнении) до 70мм (по запросу), в качестве изоляции используется минеральная вата.

Все элементы (вентилятор, теплообменники и др.) легко извлекаются для обслуживания или заменяются.
Оборудование отличается законченностью технических и эстетических решений.
Оборудование используется как для внутреннего, так и для наружного монтажа.

Установки по условиям размещения выпускаются в двух исполнениях:

• для эксплуатации в закрытых помещениях;
• для эксплуатации на открытом воздухе (наружное исполнение).
Дополнительно могут выпускаться в специальных исполнениях:

• в северном, гигиеническом и взрывобезопасном.
По заданию заказчика оснащаются приборами автоматики и управления, обеспечивающими регулирование указанных параметров воздуха в заданных диапазонах.

При эксплуатации кондиционеры и вентиляционные установки не выделяют в окружающую среду токсичных веществ и при непосредственном контакте не оказывают вредного воздействия на организм человека. Обслуживание и эксплуатация кондиционеров не требуют особых мер предосторожности и применения вредных для окружающей среды технологических операций и средств.

КОНСТРУКЦИЯ КОРПУСА
Установки собираются из секций, предназначенных для различных операций по обработке воздуха. Для всех секций установок определенной производительности размеры поперечного сечения остаются постоянными.

A-CLIMA предлагает несколько вариантов исполнения корпуса вентиляционной установки^

1.каркасно-панельная
2.полукаркасная конструкция
1. Корпус для внутреннего монтажа представляет собой каркас из стоек и ригелей и теплозвукоизолирующих панелей трехслойной конструкции и собирается из стандартных деталей (алюминиевый или стальной полый профиль, пластмассовый или стальной угловой соединитель, панель толщиной 25 или 40 мм)
2. Принцип построения установок полукаркасной конструкции заключается в следующем: на основании (рама из профилированного стального проката) устанавливается каркас установки. Каркас представляет собою единую конструкцию, состоящею из горизонтальных ригелей и стоек (специальные стальные профили), соединенных болтовым соединением с потолком и полом.

Для обеспечения доступа к оборудованию, размещаемому в корпусе, устанавливаются съемные панели или герметичные двери.

Панель представляет собой трехслойную конструкцию из двух листов оцинкованной стали (по заказу изготавливается с покрытием или из нержавеющей стали) и слоя изоляции между ними из минераловатных плит толщиной 25 или 40 мм плотностью 90 кг/м³. Стыки между панелями и профилем герметизируются.
