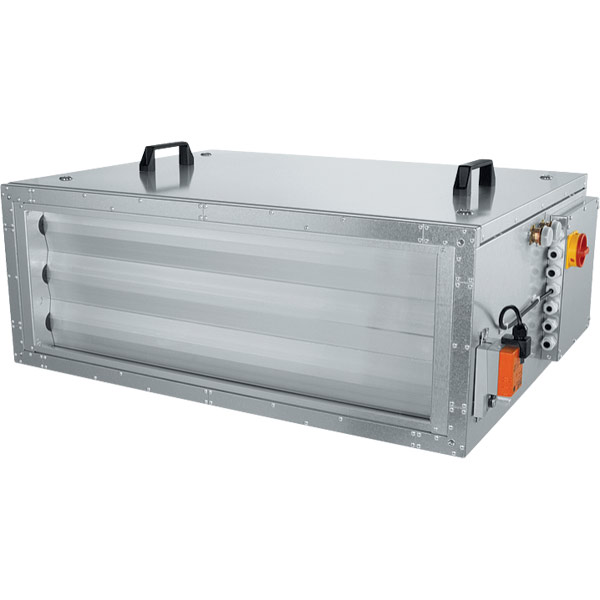

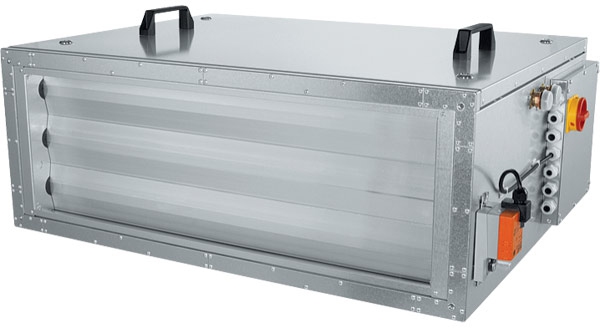

Приточная установка Ruck SL9140H0101

КОМПАКТНАЯ УСТАНОВКА SL, вытяжная установка для монтажа между перекрытиями

Вытяжные установки без автоматики, с воздушным клапаном без электропривода

Удобство использования
Корпус имеет тепло- и звукоизоляцию толщиной 30 мм. Давление падения внутри системы незначительно, благодаря большим активным поверхностям всех конструктивных элементов, через которые проходит воздушный поток. Стенки корпуса гладкие и герметичные как внутри, так и снаружи

Всегда оптимально подходящий вентилятор
Устройство предлагается в двух вариантах.
В одном используется создающий очень сильное давление радиальный вентилятор с загнутыми вперед лопатками, в другом - ЕTALINE, канальный вентилятор в круглом корпусе с очень высоким КПД.

В полном сборе, готовый к подключению
Блок регулировки встроен в устройство и полностью электрически смонтирован На внешнем пульте управления можно выставлять 3 скорости вентилятора и температуру приточного воздуха или температуру в помещении. Также существует компонент, предназначенный для контроля за фильтром.

Обзор основных функций регулировки

• Выбор вида обслуживания с отдельным блоком управления


• Указание текущего вида обслуживания и заданной температуры


• Задание температуры на блоке управления


• Настройка сервопривода (вентиль циркуляционного кольца системы отопления/вентиль контура охлаждения)


• Отпуск холодильной установки


• Индикатор неисправности со светодиодом и кодом ошибки


• Минимальное или максимальное предельное значение температуры приточного воздуха


• Настройка приточного и вытяжного вентилятора, 3-ступенчатая


• Защита от мороза нагревающего змеевика с теплой водой


• Настройка циркуляционного насоса отопления


• Контроль воздушного фильтра при помощи дифференциального манометра


• Блок дистанционного управления со встроенным датчиком температуры в помещении


• Приточная установка с сервоприводным клапаном

Дистанционное управление
Функциональный пульт управления красивой формы с цифровым табло, показывающим скорость вентиляции и температуру.

Встроенное управление
Встроенный в боковую стенку корпуса компактный блок регулировки легко доступен. Все разъемы установлены.

Высокое качество конструкции и обработки
Изготовленный полностью из листовой стали корпус исключительно тепло- и звуконепроницаем и сконструирован с большой любовью к деталям Встроен плотный клапанный затвор. Зубчатые колеса защищены от загрязнения.

Возможен выбор стороны подключения
Нагревательный регистр и охладительный контур можно повернуть прямо на месте установки, благодаря чему возможно подключение с обеих сторон.

Примечание
Максимальный расход воздуха указан при 200 Па

Размеры
Ш - 967
B - 367
L - 530
Д1 - 68

Д1 = Еtaline
L2 - Короткий диффузор
L3 = Звуковой диффузор
