Приточно-вытяжная установка 2vv HR-A-05-V-G4-E-1-60 / 90

СЕРИЯ ISIS

Краткая характеристика

• Настенная установка, вертикальная инсталляция


• Производительность по воздуху: 300, 500 м3/ч


• Пластинчатый рекуператор с КПД до 60%


• G4 фильтры


• Встроенный регулятор с дистанционным управлением


• Ручной by-pass

ISIS Recover - это изолированная рекуперационная установка, предназначенная для подачи воздуха и рекуперации тепла отсасываемого воздуха (из интерьера) к свежему воздуху (в интерьер) без смешивания. Установка предназначена для проветривания офисов, квартир, магазинов и других помещений небольших объёмов. Эффективность передачи тепла достигает 60%.
Эксплуатация должна осуществлятся во внутренних закрытых сухих помещениях с внешней температурой от 0°C до +40°C с относительной влажностью до 80%. Температура подаваемого воздуха должна быть в интервале от -20°C до 40°C. Изделие предназначено для подачи воздуха без грубой пыли, жиров, химических испарений и других загрязнений. Корпус ISIS Recover
изготовлен из сэндвич панелей, покрыт белым лаком (9010). Степень электрической защиты устройства IP20. Проект вентиляционной установки должен всегда выполняться проектировщиком систем вентиляции.

УСТАНОВКА И МОНТАЖ
Устройство предназначено для установки в вертикальном положении. Это единственное правильное положение, в котором следует устанавливать устройство. Устройство необходимо установить так, чтобы осталось свободное пространство, достаточное для проведения технического обслуживания, сервиса или демонтажа.

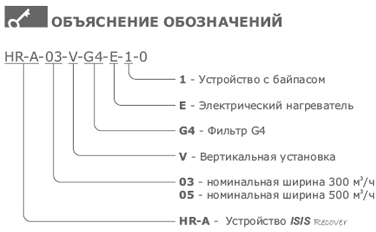

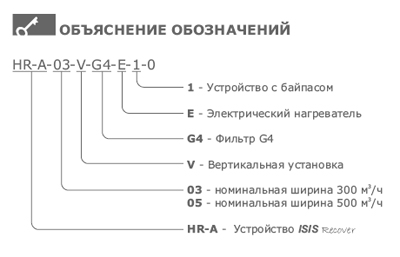

Расшифровка обозначений

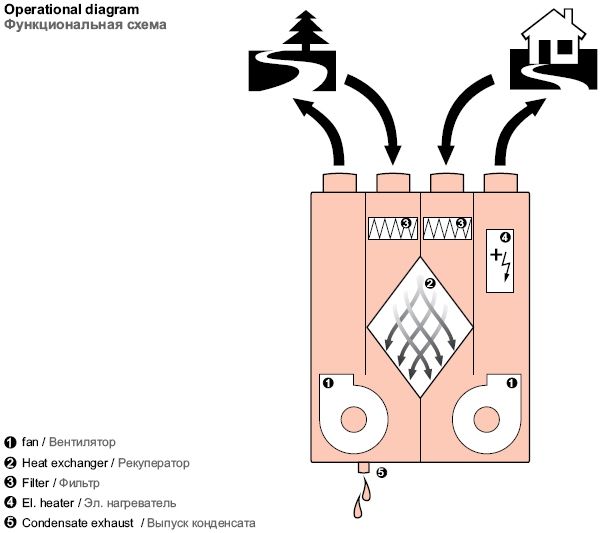

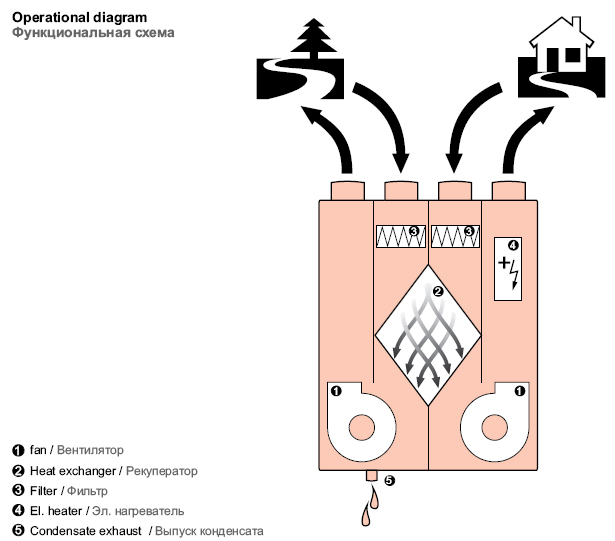

Рисунок №1 Функциональная схема

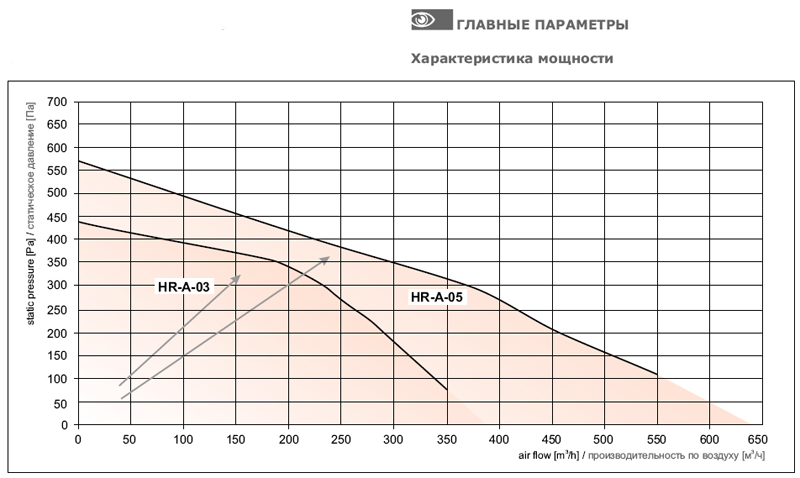

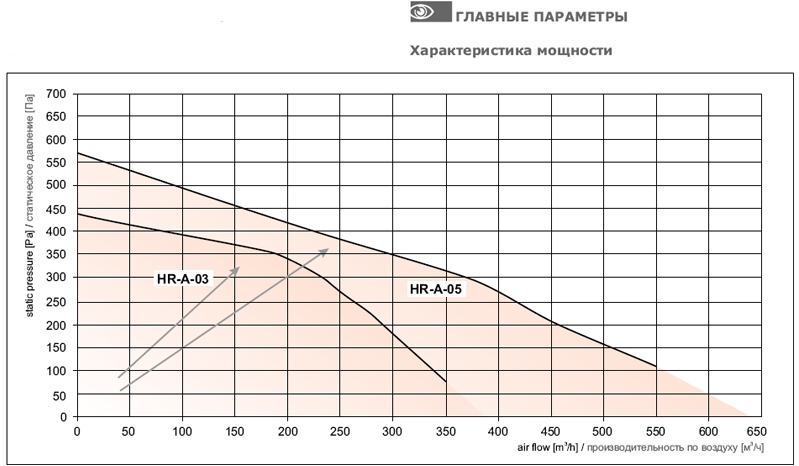

Рисунок №2 Xарактеристика мощности

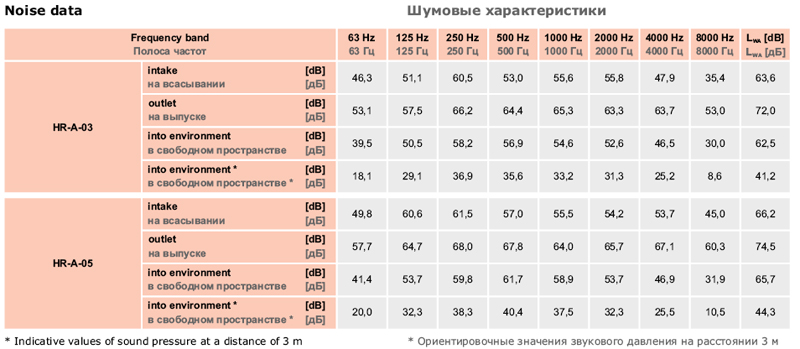

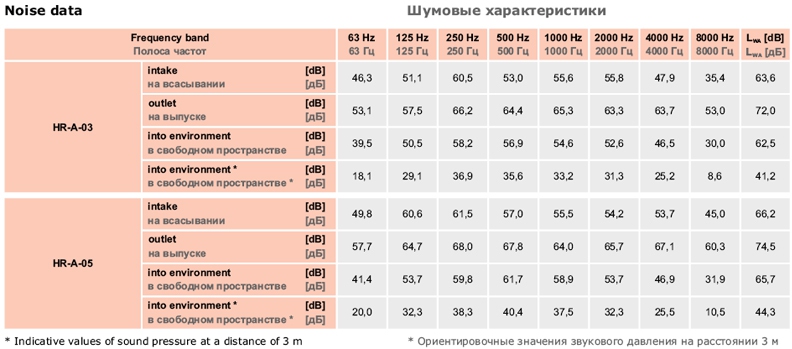

Рисунок №3 Шумовые характеристики

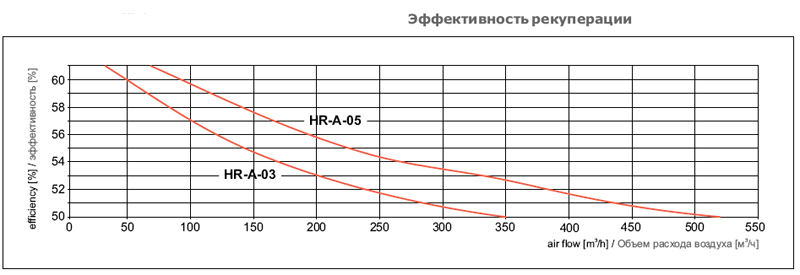

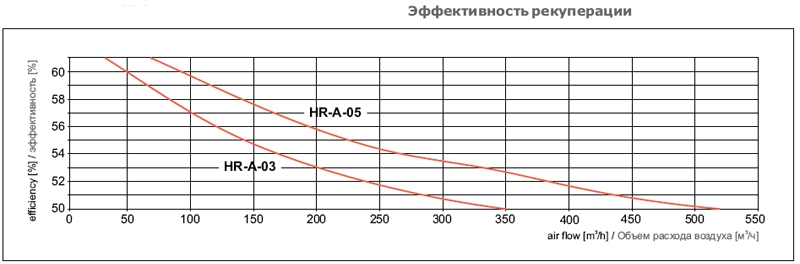

Рисунок №4 Эффективность рекуперации

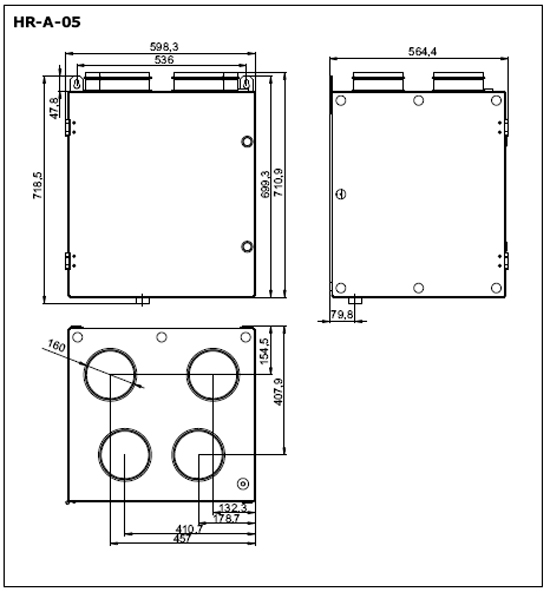

Рисунок №5 Габаритные размеры

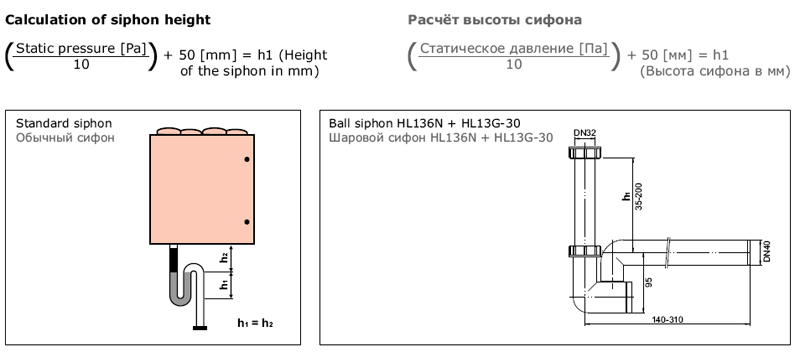

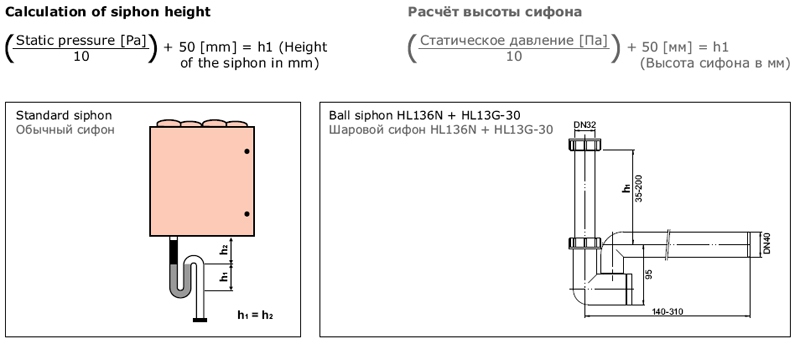

Рисунок №6 Расчёт высоты сифона

Технические характеристики

• Фазы, шт - 1


• Мощность нагревателя, кВт - 2.4


• Общий ток, A - 11.8


• Скорость вращения, 1/min - 2250


• Уровень шума, дБ(А) - 44.3
