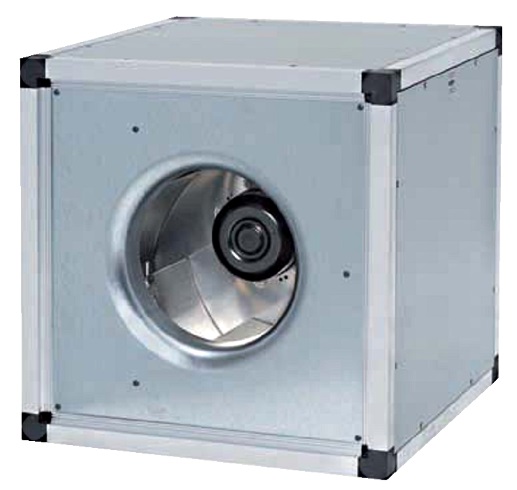

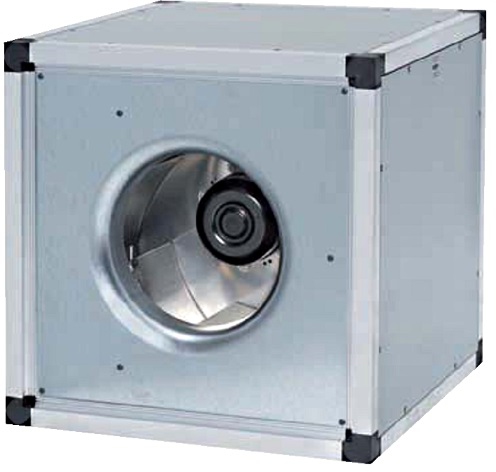

Шумоизолированный вентилятор Systemair MUB 042 450EC

ВЕНТИЛЯТОРЫ С ЭЛЕКТРОННО-КОММУТИРУЕМЫМИ ДВИГАТЕЛЯМИ

Общее описание

Вентиляторы EC (с электронно-коммутируемыми двигателями)
производства Systemair предназначены для монтажа в системах приточной и вытяжной вентиляции и обладают пониженным уровнем потребления электроэнергии. Все вентиляторы оснащены эффективными электродвигателями последних моделей. Вентиляторы EC Systemair, в стандартном исполнении оснащаются большим количеством стандартных компонентов и устройств управления.

Энергосбережение
После ознакомления с новейшей системой управления становится ясно, что традиционные системы импульсно-фазового управления и преобразователи частоты обладают некоторыми недостатками. При повышенных требованиях к уровню шума регулировать электродвигатель на низких скоростях вращения с помощью импульсно-фазовой системы управления почти невозможно, а преобразователи частоты не обладают недостаточной чувствительностью для управления электродвигателями с внешним ротором. Для обеспечения безаварийной и безопасной эксплуатации следует уже на ранней стадии проектирования системы предусмотреть использование частотного фильтра и экранированных проводников. Низкий уровень помех положительно сказывается на энергосбережении.

Модельный ряд
Вентиляторы Systemair оснащены самоочищающимися рабочими колесами с загнутыми назад лопатками. Питание осуществляется от сети с частотой тока 50/60 Гц. Благодаря широкому диапазону входного напряжения питание может осуществляться как от однофазной сети 200-270 В, так и от трехфазной 380-480 В. Все электродвигатели хорошо регулируются, поэтому могут использоваться совместно с системами управления напором, температурой и скоростью вращения вентилятора.

Высокая экономичность
Электродвигатели ЕС обладают высоким КПД при работе на всех скоростях. При номинальной частоте вращения экономия электроэнергии достигает 10 %. При правильном управлении вентилятором относительная и абсолютная экономия
электроэнергии может превышать это значение.

Электродвигатели
Вентиляторы ЕС серий DVC и MUB оснащены электронной системой управления. Силовые электронные устройства встроены в корпус электродвигателя. Электродвигатели оснащены электронной системой защиты, поэтому в дополнительных устройствах защиты нет необходимости. Управление электродвигателем может осуществляться внешним сигналом 0-10 В.
Кроме того, все компоненты, регулируемые сигналом 0-10 В, могут подключаться непосредственно к устройству управления. Питание электродвигателей вентиляторов типоразмеров выше 355 оснащается через внешний потенциометр (0-10 кОм), который подключается непосредственно к электродвигателю.

Применение регулируемых электродвигателей
Как и в случае с крышными вентиляторами, обеспечивается великолепная точность регулирования электродвигателей ЕС. Приборы надежно функционируют даже без устройств управления. Мы рекомендуем использовать электродвигатели ЕС, во всех областях, где требуется управление электродвигателем. Данные приборы хорошо зарекомендовали себя в таких областях, как очистка воздуха, вентиляция бассейнов и жилых помещений, вытяжная вентиляция и т.д.
Компания Systemair производит крышные вентиляторы серий DVC и Multibox различной мощности. Данные вентиляторы используются в приборах VR, Topvex и Rotovex, предназначенных для вентиляции жилых помещений и комфортной вентиляции.

Преимущества приборов ЕС

• Низкое энергопотребление при высоком КПД
  низкие эксплуатационные расходы


• Низкое тепловыделение вследствие малых потерь мощности отсутствует необходимость в дополнительном охлаждении


• Длительный срок службы, техническое обслуживание не требуется


• Точная настройка производительности вентилятора благодаря плавному регулированию скорости вращения и наличию встроенных функций управления


• Отсутствуют дополнительные затраты на монтаж и выполнение электрических подключений


• Выгодная цена по сравнению со стоимостью аналогичных
  приборов со сходными функциями


• Ограниченный модельный ряд, питание приборов от сети 50 или 60 Гц позволяет использовать их по всему миру

СЕРИЯ MUB

Конструкция:Самонесущий корпус вентиляторов серии MUB изготовлен из алюминиевого профиля с изолированными
резьбовыми каналами, позволяющими избежать конденсации. Уголки корпуса изготовлены из армированного полиамида РА6. Вентиляторы серии MUB оснащены изоляцией из негорючего стекловолокна толщиной 20 мм.

Двигатель:Модели MUB EC оснащены электродвигателем постоянного тока с внешним ротором, лопатки рабочего колеса загнуты назад. Силовые электронные устройства встроены в корпус электродвигателя. Электродвигатели с рабочим колесом с загнутыми назад лопатками смонтированы на высокоэффективных виброизоляторах. Двигатели оснащены электронной системой защиты от перегрева электродвигателя.

Регулирование скорости:Управление электродвигателем осуществляется с помощью сигнала 0–10 В. Электродвигатели вентиляторов типоразмеров выше 450 управляются сигналом 10 или 20 В через потенциометр. Все вентиляторы оснащены устройством аварийной сигнализации, подключаемым через сухой контакт. Питание электродвигателей от сети 50 или 60 Гц. Напряжение питания однофазных электродвигателей может изменяться от 200 до 277 В, трехфазных – от 380 до 480 В.

Монтаж:Вентиляторы серии MUB можно устанавливать в модульные системы, что позволяет создать оптимальную систему приточной или вытяжной вентиляции по индивидуальному проекту.

Сертификаты: Сертификат соответствия РФ

Технические характеристики

• Макс. расход воздуха, м3/с (м3/час) - 1,61 (5780)/1,75 (6300)


• Частота вращения, мин-1 - 1560


• Макс. температура перемещаемого воздуха, °C - 60


• Макс. темп. перемещаемого воздуха при регулировании, °C - 60


• Класс изоляции двигателя - F


• Регулятор скорости, бесшаговый - Тиристор - MTV-1/010


• Регулятор скорости - Электронный - REP/RET/REPT
