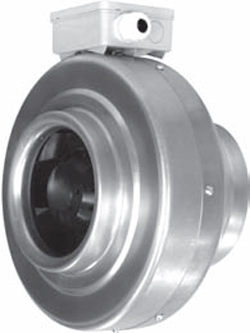

Вентилятор для круглых каналов Shuft TUBE 200XL

ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ

Описание

Круглый канальные вентилятор TUBE изготовлен из оцинкованной стали. Одинаковые сечения входного и выходного каналов, расположенных на одной оси, и непосредственное присоединение вентилятора к воздуховодам дают возможность экономии расходов по монтажу вентиляционной системы. Благодаря специальной конструкции корпуса и крыльчатки достигается максимальное снижение шума и вибрации и оптимальные аэродинамические характеристики.
Круглый канальный вентилятор TUBE является оптимальным решением при проектировании систем вентиляции в гостиницах, торговых предприятиях, спортивных сооружениях, складских помещениях, а также в большинстве общественных учреждений.
Компактные габариты и небольшой вес вентиляторов позволяют одному человеку самостоятельно перемещать и устанавливать их.

Конструкция

• Корпус вентилятора TUBE изготовлен из листовой оцинкованной стали, которая отлично защищает от коррозии. Специально разработанный дизайн обеспечивает оптимизацию аэродинамических характеристик и снижение уровня шума. Разъемный корпус делает процесс технического обслуживания и чистки легким и удобным.



• Однофазный асинхронный двигатель с внешним ротором позволяет регулировать скорость вращения в интервале от 0 до 100%. Двигатель имеет встроенные термоконтакты с автоматическим перезапуском. Эффективное охлаждение двигателя достигается за счет его расположения непосредственно в потоке воздуха, что обеспечивает высокую надежность и продолжительный срок службы.



• Рабочее колесо с назад загнутыми лопатками обеспечивает высокий и стабильный напор, низкий уровень шума и высокую эффективность. Рабочее колесо установлено на роторе электродвигателя методом напрессовки, образуя единую, статически и динамически сбалансированную, жесткую конструкцию.



• Клеммная коробка имеет класс защиты IP44. Она поставляется в полностью собранном виде с подключенным конденсатором, что обеспечивает легкость проведения электромонтажных работ.

Отличительные особенности

• Прочный корпус из оцинкованной стали;


• Высокоэффективная крыльчатка с загнутыми назад лопатками;


• Высококачественные двигатели с внешним ротором;


• Регулирование скорости 0-100% путем изменения напряжения (тиристорные или автотрансформаторные регуляторы);


• Разъемный корпус обеспечивает легкость обслуживания;


• Встроенная термозащита;


• Установка в любом положении;

Монтаж

Вентилятор поставляется готовый к подключению. Вентилятор может устанавливаться на стену (окно) в любом положении, в соответствии с направлением потока воздуха (в соответствии со стрелкой на корпусе вентилятора).
Необходимо предусматривать доступ для обслуживания вентилятора.

! Не допускается:

• монтировать в помещениях, воздух в которых содержит "тяжелую" пыль, муку и т.п.


• монтировать во взрыво пожароопасных помещениях

Уход

Вентилятор TUBE не требует специального технического ухода. Единственное требование — чистка крыльчатки. Перед очисткой необходимо выполнить следующие действия:

1. убедиться в том, что:

• электрический ток отключен,


• включатель заблокирован;


• двигатель и рабочее колесо полностью остыли.

2. Снять крыльчатку вместе с электродвигателем. Чистить необходимо осторожно, чтобы не нарушить балансировку крыльчатки.

• нельзя применять агрессивные химические вещества или очистители.


• нельзя использовать острые предметы, устройства, работающие под высоким давлением.


• нельзя погружать двигатель в воду или другую жидкость.

Крыльчатку рекомендуется чистить через каждые шесть месяцев.

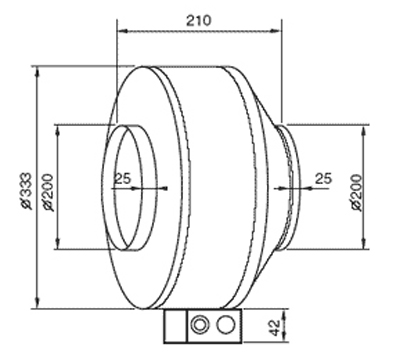

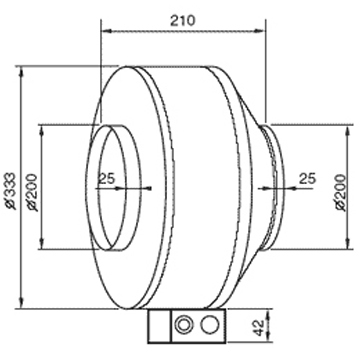

Габаритные размеры
