Вентилятор для прямоугольных каналов Remak RQ 28-4D

ОПИСАНИЕ

Применение вентиляторов
Полностью регулируемые канальные спиральные вентиляторы низкого давления типа RQ, могут использоваться как в простых вентиляционных, так и в более сложных системах кондиционирования воздуха. Целесообразно их использовать совместно с остальными элементами универсально-сборной системы \/епtо, гарантирующей взаимную совместимость параметров.

Условия эксплуатации, установка
Вентиляторы предназначены для внутреннего и наружного применения для перемещения воздуха без твердых, волокнистых, клеящихся, агрессивных и взрывоопасных примесей, а также химических веществ, способствующих коррозии или химическому разложению алюминия и цинка. Допустимая температура перемещаемого воздуха находится в пределах от -30°С до +55°С, у типа RQ 20-4D до +70°С. Технические характеристики указаны в табл. 4. Вентиляторы RQ могут работать в любом положении.

Типоразмеры
Вентиляторы RQ изготавливаются в семи типоразмерах в зависимости от размеров соединительного фланца. Каждому типоразмеру соответствует несколько вентиляторов, отличающихся количеством полюсов эл. мотора. При выборе вентилятора на требуемый расход воздуха и давление обычно действует правило: большие вентиляторы с большим числом полюсов достигают требуемых параметров при низших оборотах, что снижает шум и увеличивает ресурс работы. Большие вентиляторы имеют меньшую скорость воздуха в сечении, что снижает потери давления в воздуховоде и сетевом оборудовании, хотя и увеличивает капиталовложения. Серия выпускаемых 1-фазных и 3-фазных вентиляторов RQ дает проектировщику возможность оптимализировать все параметры при выборе вентиляционных установок для расхода воздуха до 7800 м3/ч.

Материалы
Корпус вентилятора RQ и соединительные фланцы стандартно изготавливаются из оцинкованного листа. Рабочие колеса изготавливаются из оцинкованного стального листа, диффузоры из алюминия, электромоторы из сплавов алюминия, меди, пластмасс. Все материалы тщательно контролируются и обеспечивают длительный срок службы и надежность работы вентиляторов.

Электромоторы
В качестве привода вентилятора применяются асинхронные 1-фазные и 3-фазные компактные электромоторы с внешним ротором и омическим якорем. Электромоторы находятся за рабочим колесом, что позволяет охлаждать их при работе поступающим воздухом. Моторы отличаются малым начальным током. Рабочие колеса тщательно статически и динамически сбалансированы совместно с ротором мотора. Изоляция корпуса электромоторов соответствует IР54, для RQ 20 и RQ 25 - IР 44, класс изоляции F. Обмотка имеет дополнительную защиту от влажности.

Электромонтаж
Однофазные электромоторы оснащены залитым пусковым конденсатором, укрепленным на корпусе вентилятора. Соединения выведены в клеммную коробку с изоляцией IР 54. Внимание: трехфазные моторы нельзя подключать по схеме треугольник, но всегда по схеме звезда.

Защита электромоторов
У всех моторов стандартно обеспечен постоянный контроль внутренней температуры. Допустимую температуру регистрируют термоконтакты (ТК), которые уложены в обмотке. Термоконтакты - миниатюрные, реагирующие на тепло размыкающие элементы, которые после подключения в управляющую цепь защитного реле защищают мотор от перегрузки, обрыва фазы, внезапной остановки, а также от чрезмерной температуры подаваемого воздуха. Защита с помощью термоконтактов, при ее правильном подключении, является комплексной и надежной особенно у моторов с регулированием, а также при частом включении либо при высоких температурах воздуха. Номинальная нагрузка термоконтактов 6А/250\/-50 Нz. Электромоторы вентиляторов по этой причине нельзя защищать обычными токоограничивающими предохранительными элементами! Максимальная длительная нагрузка на термоконтакты при 250\/ / 50Нz составляет 1,2А

Регулирование оборотов
Используется несколько способов регулирования вентиляторов RQ, однако регулирование по напряжению является наиболее подходящим. Плавное регулирование можно обеспечить при помощи частотных преобразователей. Чаще применяются регуляторы со ступенчатым изменением напряжения. Регуляторами
напряжения TRN можно регулировать производительность вентилятора на пяти ступенях с шагом примерно 20%, чему соответствует пять кривых зависимости давления и расхода на графике рабочих характеристик каждого вентилятора. В табл.1 представлена зависимость величины выходного напряжения от установленной ступени регулятора для 1-фазных и 3-фазных электромоторов. Величины отвечают электросети напряжением 400/230\/. В основном используются 1-фазные регуляторы ТRN. Можно также использовать более простые регуляторы ТRRЕ и ТRRD, однако они не выполняют защитных функций.

Рабочие характеристики
Характеристики вентиляторов RQ определяются в специализированной лаборатории RЕМАК на основании аэродинамических и электрических измерений вентиляторов и сетевого оборудования. Акустические параметры вентиляторов RQ измеряются в акустической лаборатории RЕМАК в соответствии с нормой ISO 3743, регламентирующей методы технического измерения уровня акустической мощности в специальной реверберационной камере. Для вывода вентилятора на требуемую рабочую точку при установке уровня шума используется трасса для измерения аэродинамических параметров.

Описание и обозначение вентиляторов
Значение отдельных величин объясняется в таблице 2. Эти величины указываются также на заводском щитке каждого вентилятора.
Типовое обозначение спиральных вентиляторов RQ в проектах и заказах специфицирует ключ (рис. 1).

Размеры
Рис. 2 и табл. 3 содержат данные об основных размерах вентиляторов RQ.

Технические данные
В обзорной таблице 5 представлены технические характеристики вентиляторов RQ, распределенных в первом столбце в зависимости от максимального суммарного давления, а в другом - в зависимости от максимального расхода воздуха. В большинстве случаев важнее знать взаимное соотношение расход воздуха - давление, чем только максимальные значения отдельных величин. График 1 служит для быстрого выбора необходимого вентилятора и для взаимного сравнения вентиляторов RQ. На графике показаны только максимальные характеристики каждого вентилятора при подключенном номинальном напряжении, т.е. без регулятора или же с регулятором, включенным на 5 ступень регулирования.

Технические характеристики

• Обороты вентилятора, измеренные в рабочей точке с большим к.п.д. (5Ь), округленные до десятков, min-1 - 1420


• Mаксимально допустимая температура перемещаемого воздуха, Сo - 40


• Рекомендуемый регулятор напряжения - TRN 4D

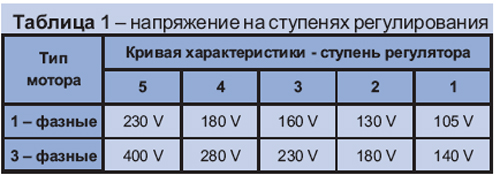

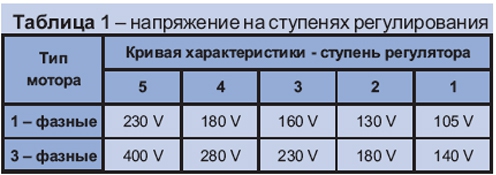

Таблица №1 Напряжение на ступенях регулирования

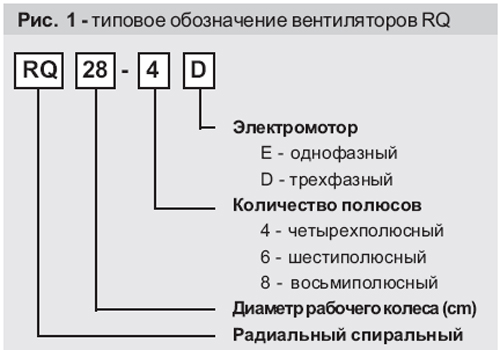

Рисунок №1 Типовое обозначение вентиляторов RQ

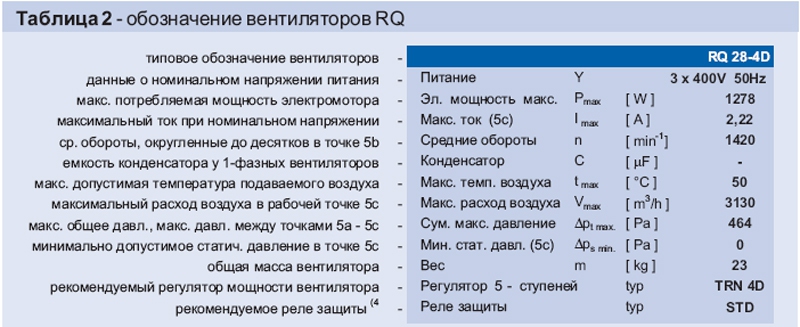

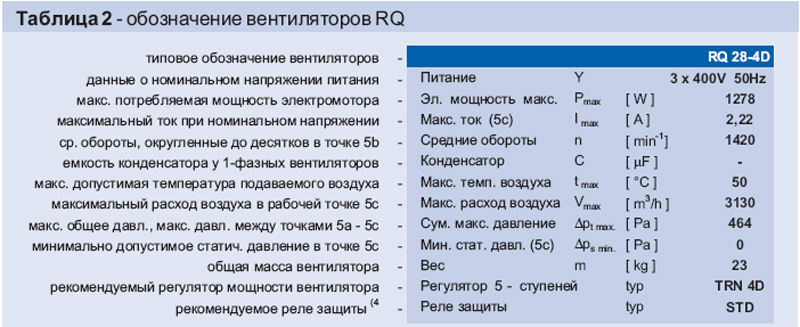

Таблица №2 обозначение вентиляторов RQ

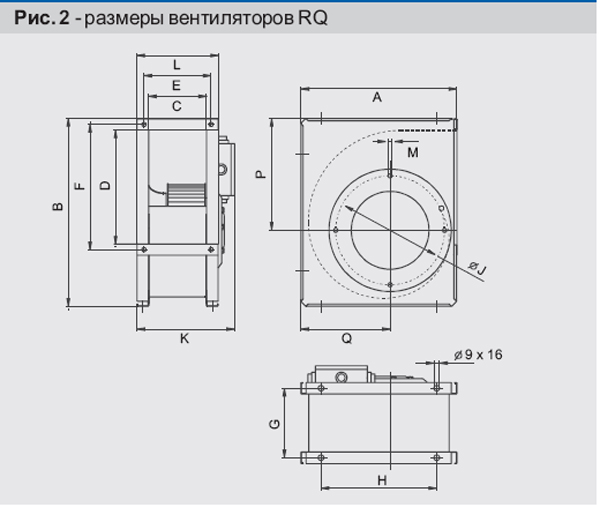

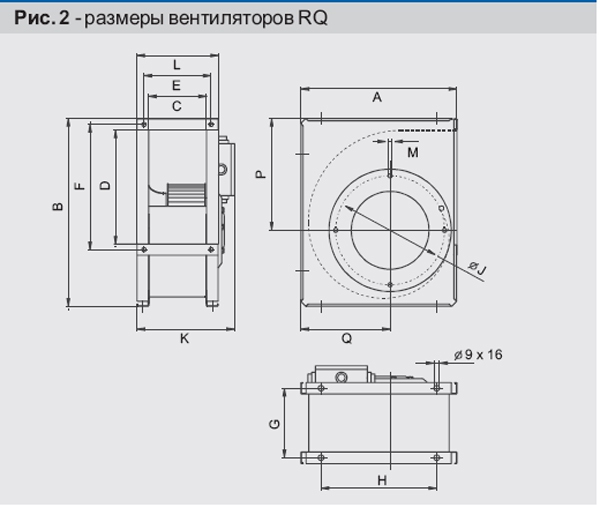

Рисунок №2 Размеры вентиляторов RQ

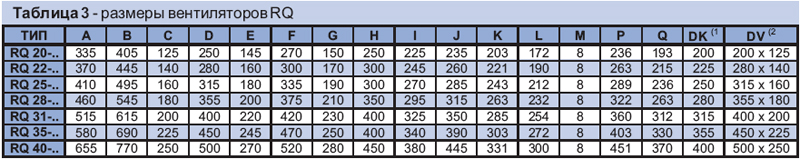

Таблица №3 Размеры вентиляторов RQ

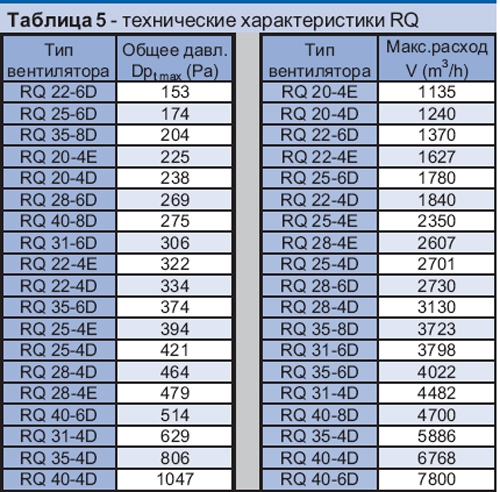

Таблица №5 Характеристики вентиляторов RQ

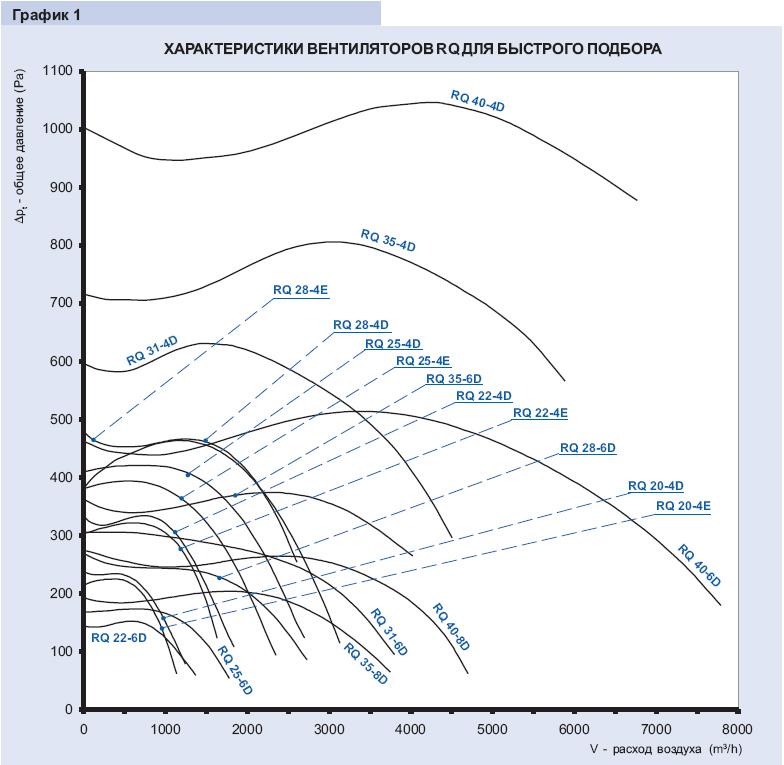

График№1 Характеристики вентиляторов RQ для быстрого подбора

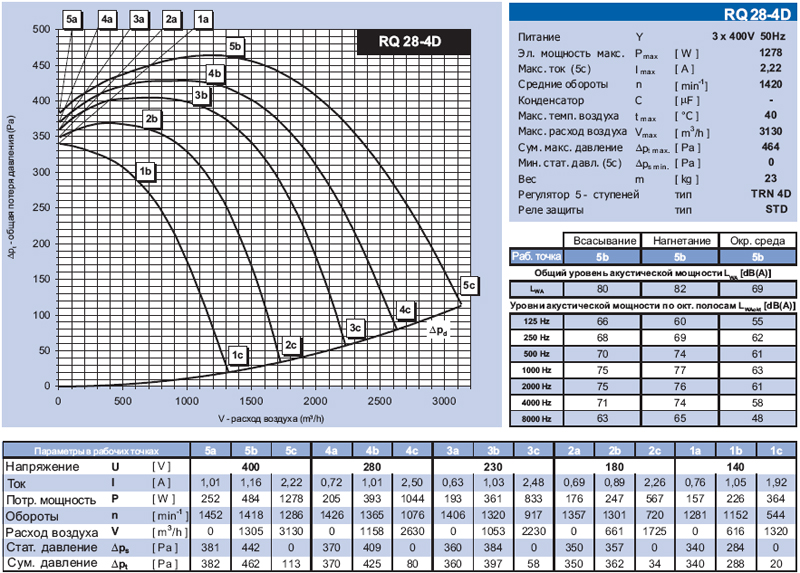

Технические характеристики
