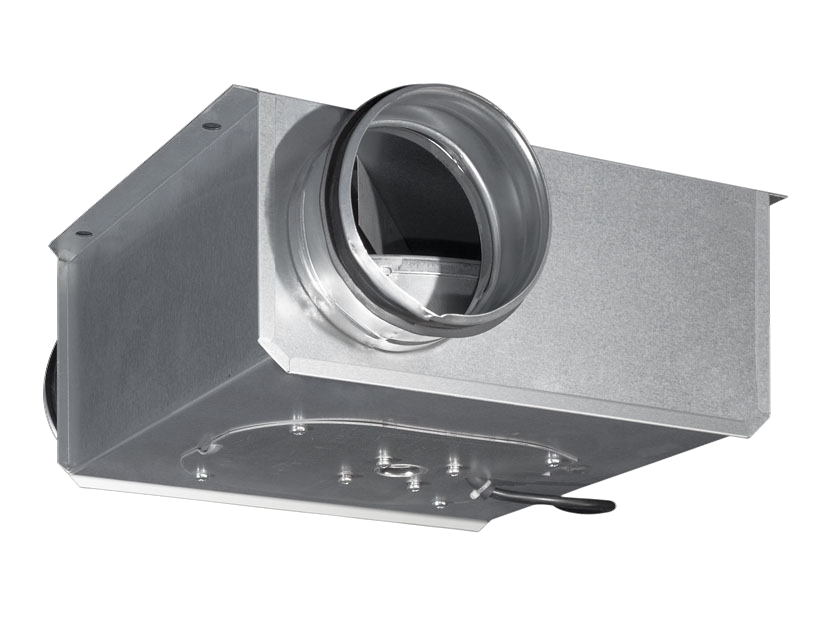

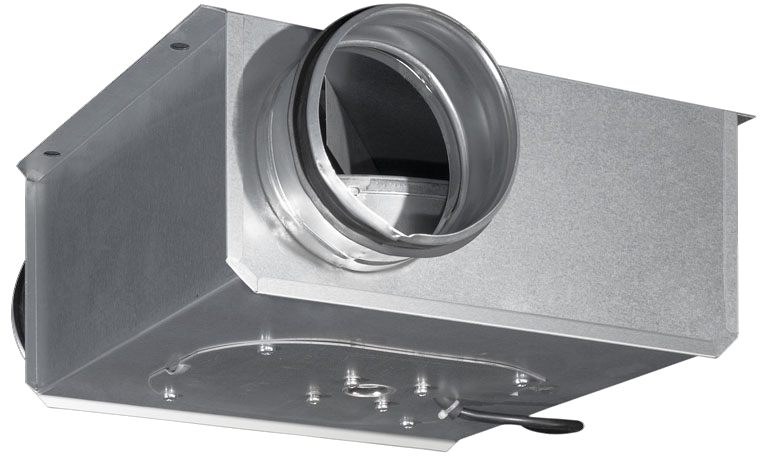

Вентилятор для прямоугольных каналов Shuft SLIM 160

ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ

Описание

Канальный вентилятор SLIM 100 имеет максимально компактную конструкцию – толщина вентилятора не превышает 200 мм. Если на объекте существуют жесткие ограничения по высоте вентиляционного оборудования, вентилятор SLIM 100 будет наилучшим решением.

Крепежные отверстия, предусмотренные в корпусе вентилятора, позволяют свести к минимуму количество монтажных материалов, а одинаковые сечения входного и выходного каналов, расположенных на одной оси, и непосредственное присоединение вентилятора к воздуховодам максимально упрощают монтаж вентилятора.

Благодаря специальной конструкции корпуса и крыльчатки достигается максимальное снижение шума и вибрации и оптимальные аэродинамические характеристики. Компактный канальный вентилятор SLIM 100 оптимален для применения в системах вентиляции самых различных помещений жилого и общественного назначения.

Конструкция

• Корпус вентилятора изготовлен из листовой оцинкованной стали, обеспечивающей отличную защиту от коррозии. Специально разработанный дизайн обеспечивает оптимизацию аэродинамических характеристик и снижению уровня шума. Удобная конструкция крышки обеспечивает легкий доступ к двигателю и крыльчатке для технического обслуживания и чистки.



• Двигатель - однофазный асинхронный с внешним ротором позволяет регулировать скорость вращения в интервале от 0 до 100%. Он имеет встроенные термоконтакты с автоматическим перезапуском. Эффективное охлаждение двигателя достигается за счет его расположения непосредственно в потоке воздуха, что обеспечивает высокую надежность и продолжительный срок службы.



• Рабочее колесо вентилятора металлическое, с загнутыми вперед лопатками, что обеспечивает высокий и стабильный напор и высокую эффективность. Рабочее колесо установлено на роторе электродвигателя методом напрессовки и, таким образом, они образуют единую, статически и динамически сбалансированную, жесткую конструкцию.



• Клеммная коробка имеет класс защиты IP44. Она поставляется в полностью собранном виде с подключенным конденсатором, что обеспечивает легкость проведения электромонтажных работ.



• Регулирование скорости вентилятора осуществляется путем изменения напряжения за счет использования пятиступенчатых трансформаторов серии FSRE или однофазных плавных регуляторов скорости серии MTY.
  К одному регулятору можно подключить несколько вентиляторов, при условии, что общий ток вентиляторов не превышает номинальный ток регулятора

Отличительные особенности

• минимальная толщина корпуса;


• прочный корпус из оцинкованной стали;


• высокоэффективная крыльчатка с загнутыми вперед лопатками;


• высококачественные двигатели с внешним ротором;


• регулирование скорости путем изменения напряжения (тиристорные или автотрансформаторные регуляторы);


• удобный доступ к двигателю и рабочему колесу;


• встроенная термозащита;

Монтаж

Вентилятор поставляется готовый к подключению. Вентилятор может устанавливаться на стену (окно) в любом положении, в соответствии с направлением потока воздуха (в соответствии со стрелкой на корпусе вентилятора).
Необходимо предусматривать доступ для обслуживания вентилятора.

! Не допускается:

• монтировать в помещениях, воздух в которых содержит "тяжелую" пыль, муку и т.п.


• монтировать во взрыво пожароопасных помещениях

Уход

Вентилятор SLIM 100 не требует специального технического ухода. Единственное требование – чистка крыльчатки. Перед очисткой необходимо выполнить следующие действия:

1) Убедиться в том, что:

• электрический ток отключен


• включатель заблокирован


• двигатель и рабочее колесо полностью остыли

2) Снять крыльчатку вместе с электродвигателем. Чистить необходимо осторожно, чтобы не нарушить балансировку крыльчатки.


• нельзя применять агрессивные химические вещества или очистители.


• нельзя использовать острые предметы, устройства, работающие под высоким давлением.


• нельзя погружать двигатель в воду или другую жидкость.

Крыльчатку рекомендуется чистить через каждые шесть месяцев.

Технические характеристики

• Точка при максимальном напоре, м3/ч/Па - 0/328
