Вентилятор дымоудаления Systemair DVV 800D8/F400

ВЕНТИЛЯТОРЫ ДЫМОУДАЛЕНИЯ

Основные положения

При пожаре образуется дым, воздух в помещении нагревается. Оба этих фактора представляют большую опасность для людей, домашних животных и материального имущества. Постоянное повышение температуры в зоне возгорания вызывает нагрев образовавшегося дыма, что приводит к взрывообразному распространению пламени.
Конструкция здания должна быть такой, чтобы в случае пожара возможности для распространения дыма и огня были минимальными. Запасные выходы должны быть не задымлены, здание должно быть оборудовано пожарными лестницами.
При пожаре система вытяжной вентиляции должна работать на полную мощность, обеспечивая значительно более эффективное удаление дыма, чем система дымоходов (например, обычные отверстия в крыше).

Системы вытяжной вентиляции применяются в следующих
случаях:

• Помещения без окон и с высокими потолками


• Подземные помещения и коридоры


• Здания с постоянной ветровой нагрузкой


• Большие помещения с большим количеством горючих материалов


• Помещения со спринклерным оборудованием, обеспечивающим защиту от распространения пожара.


• В системах дымоудаления торговых центров, аэропортов,
  промышленных зданий, кинотеатров, складов, театров и
  т.д.


• При длительной эксплуатации при высокой температуре
  перемещаемой среды


• Удаление отработанного воздуха

Рама-основание изготовлена из оцинкованной листовой стали. Корпус вентилятора изготовлен из алюминия.

Электродвигатель
Полностью герметичный и изолированный, вне воздушного потока, степень нагревостойкости изоляции F, степень защиты IP 54.

Охлаждение электродвигателя
Через отдельный канал подачи наружного воздуха.

Принадлежности
Большой выбор дополнительных принадлежностей для всех типов вентиляторов.

Клеммный блок установлен вне канала подачи наружного воздуха.
Вентиляторы серии DVV предназначены для длительной эксплуатации при температуре перемещаемой среды 40 или 100 °С, а также при температурах 400 и 600°С в течение 2-х часов работы.

СЕРТИФИКАТЫ
Все вентиляторы дымоудаления Systemair серии DVVпрошли сертификацию во Всероссийском научно-исследовательском институте противопожарной обороны МЧС России (ВНИИПО) на соответствие требованиям пожарной безопасности, установленным в СНиП 41-01-2003 (п. 8.10), НПБ 253-98.


КРЫШНЫЕ ВЕНТИЛЯТОРЫ ДЫМОУДАЛЕНИЯ DVV 800

Рекомендации по применению:Модификации вентиляторов DVV (F400 и F600) предназначены для удаления дымовых газов при пожаре, модификация DVV (100°C) – для удаления высокотемпературного вытяжного воздуха, модификация DVV (40°C) – для общеобменной вентиляции.

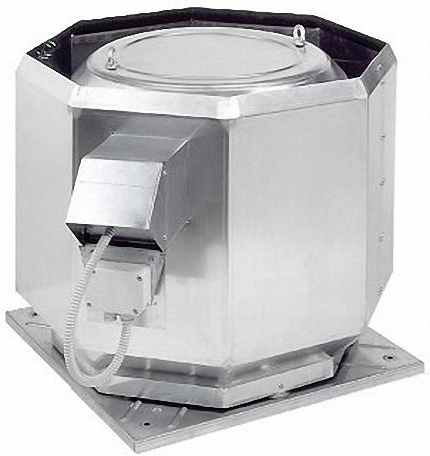

Конструкция: Корпус вентилятора имеет восьмиугольную форму и выполнен из алюминия, рама основания – из оцинкованной стали. DVV оборудованы электродвигателем, вынесенным из потока перемещаемого воздуха и рабочим колесом с загнутыми назад лопатками. Рабочее колесо моделей, предназначенных для эксплуатации при 400°С, выполнено из оцинкованной стали, а моделей, предназначенных для эксплуатации при 600°С – из нержавеющей стали

Двигатель:Электродвигатель вентилятора расположен в герметичном теплоизолированном отсеке, вне воздушного потока.

Регулирование скорости: Скорость вентиляторов не регулируется, кроме 2-х скоростных двигателей, скорость которых регулируется переключением полюсов.

Монтаж: Вентиляторы предназначены для крышного монтажа и устанавливаются над отапливаемыми помещениями.

Технические характеристики


• Мощность на валу, кВт - 2.2


• Макс. расход воздуха, м3/с (м3/час) - 5,0 (18000)


• Частота вращения, мин-1 - 690


• Макс. температура перемещаемого воздуха, °C - 400


• Класс изоляции двигателя - F
