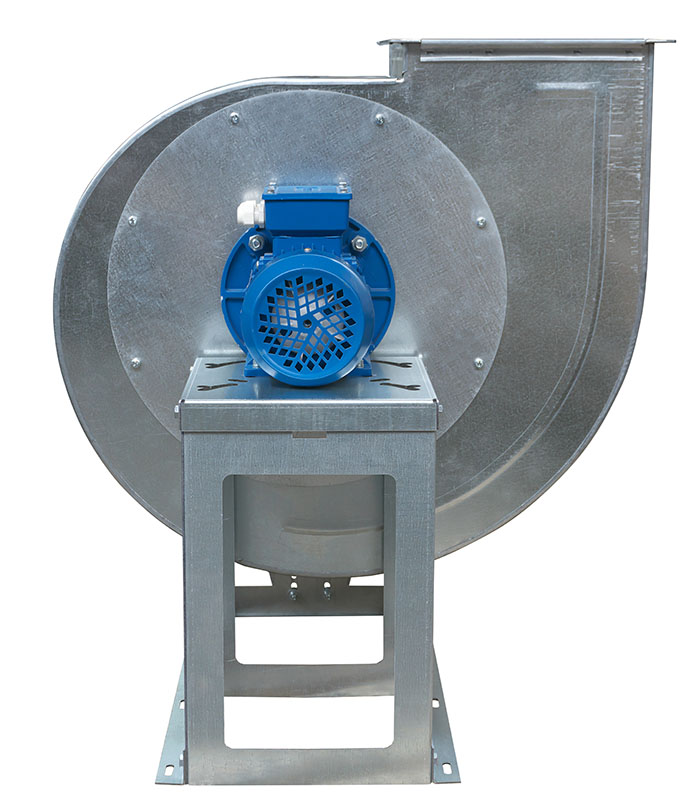

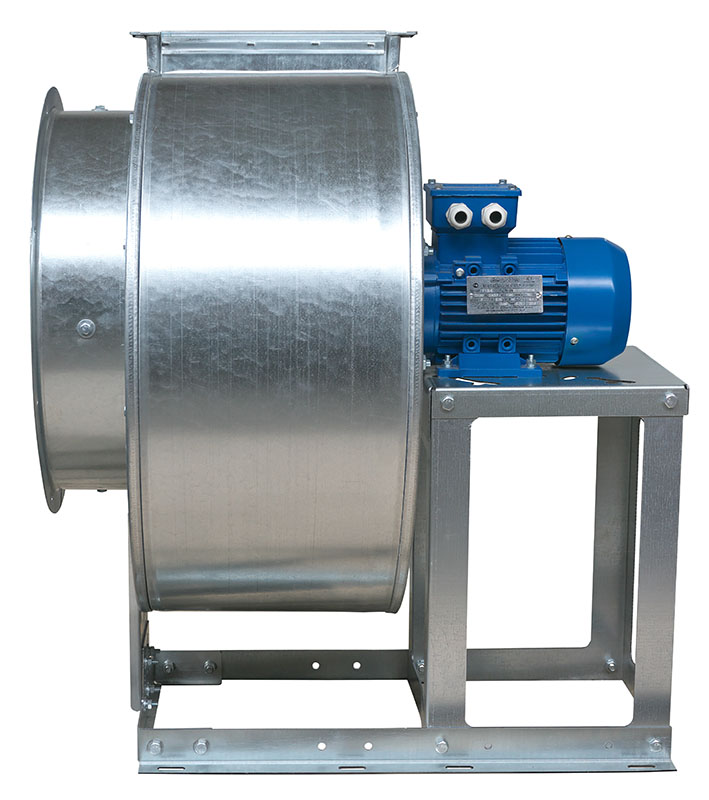

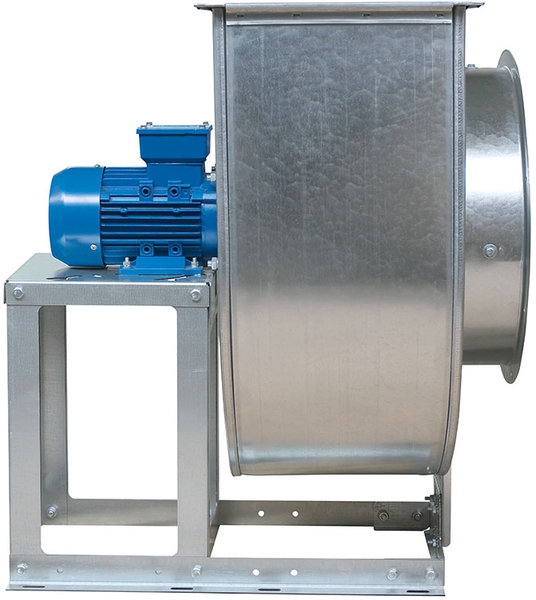

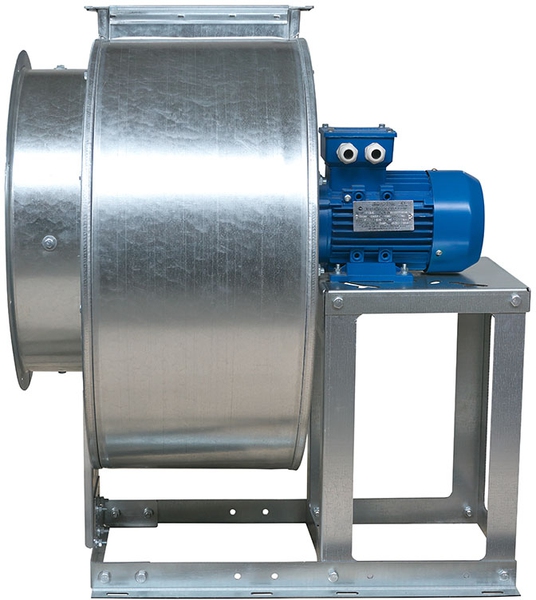

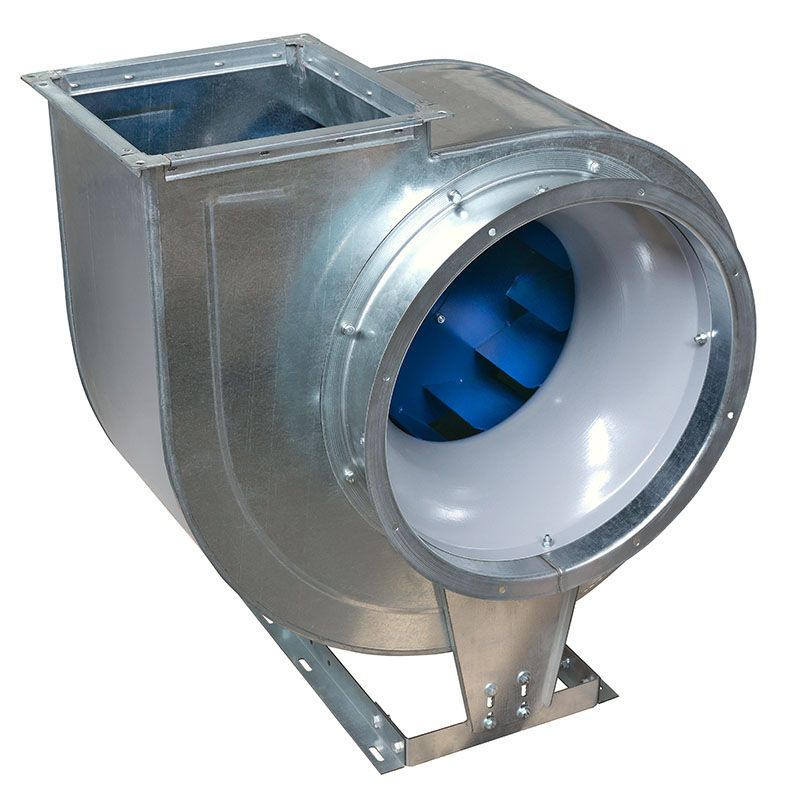

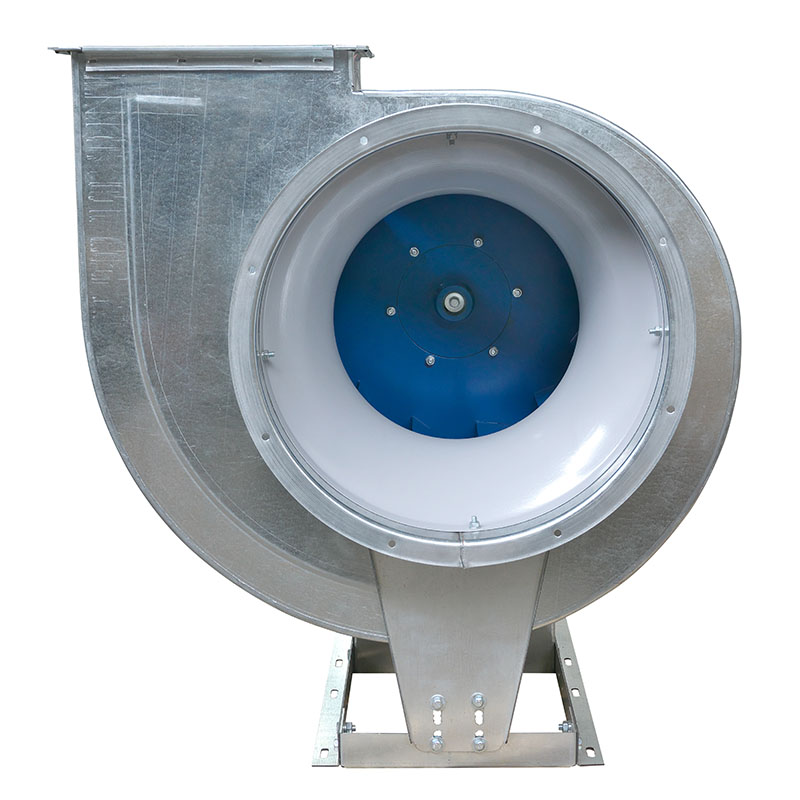

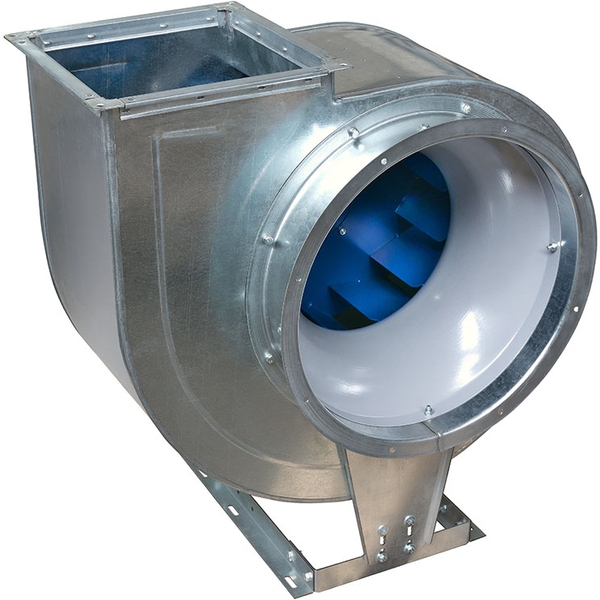

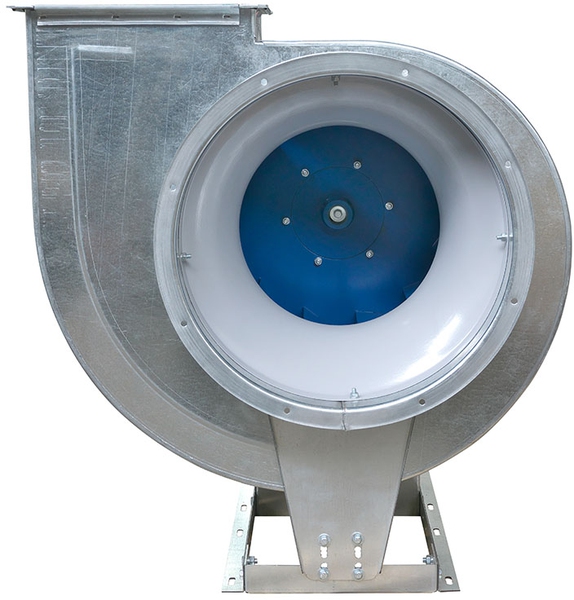

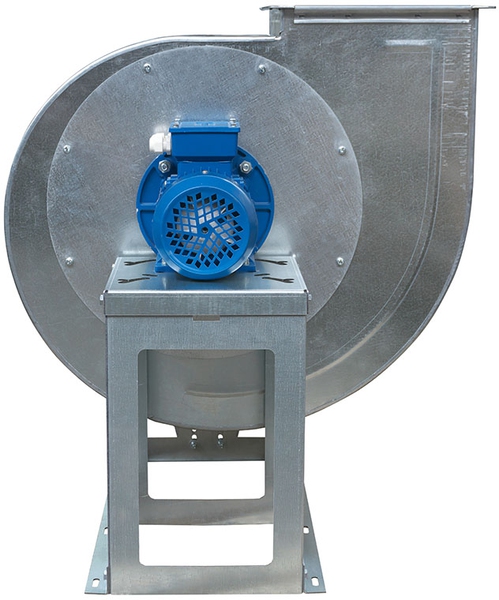

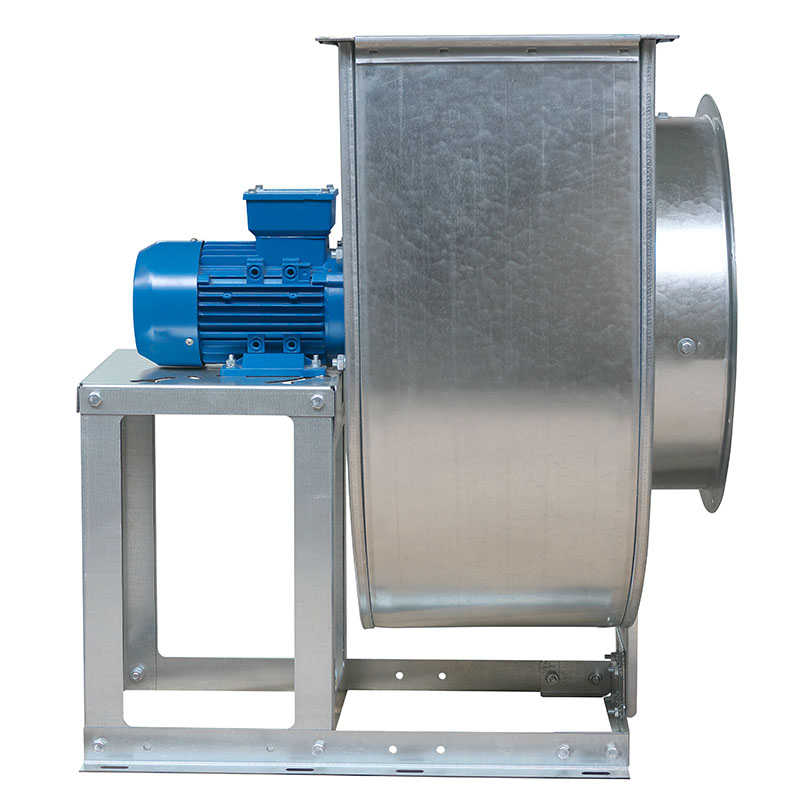

Центробежный вентилятор Ровен BP 80-75-4,0 1000/0,37

Электрическая схема подключения вентиляторов в сеть 380 В:

Описание:

• Вентилятор низкого давления
• 13 лопаток, загнутых назад
• Корпус радиального вентилятора из оцинкованной стали (№ 2,5-8,0) или из углеродистой стали окрашенные (№ 10,0 и более)
• Рама вентилятора из оцинкованной стали (№ 2,5-4,0) или из углеродистой стали окрашенная (№ 5,0 и выше)
• Трехфазный асинхронный двигатель (380 В)
• Конструктивная схема 1 по ГОСТ 5976-90
• Класс защиты двигателя IP54

Пуск и остановку радиальных вентиляторов производить только с помощью пускозащитной аппаратуры.
Для удобства эксплуатации радиальные вентиляторы производят с различными положениями корпуса, как показано на схемах:

Вентилятор правого вращения — вентилятор, рабочее колесо которого вращается по часовой стрелке — вид со стороны всасывания.

Вентилятор левого вращения — вентилятор, рабочее колесо которого вращается против часовой стрелки — вид со стороны всасывания.

Запрещается самостоятельно изменять положение корпуса вентилятора, а также вносить любые изменения в конструкцию вентиляторов! Необходимое положение корпуса выбирается при заказе вентилятора!
При несоблюдении данных требований вентилятор снимается с гарантийного обслуживания!
